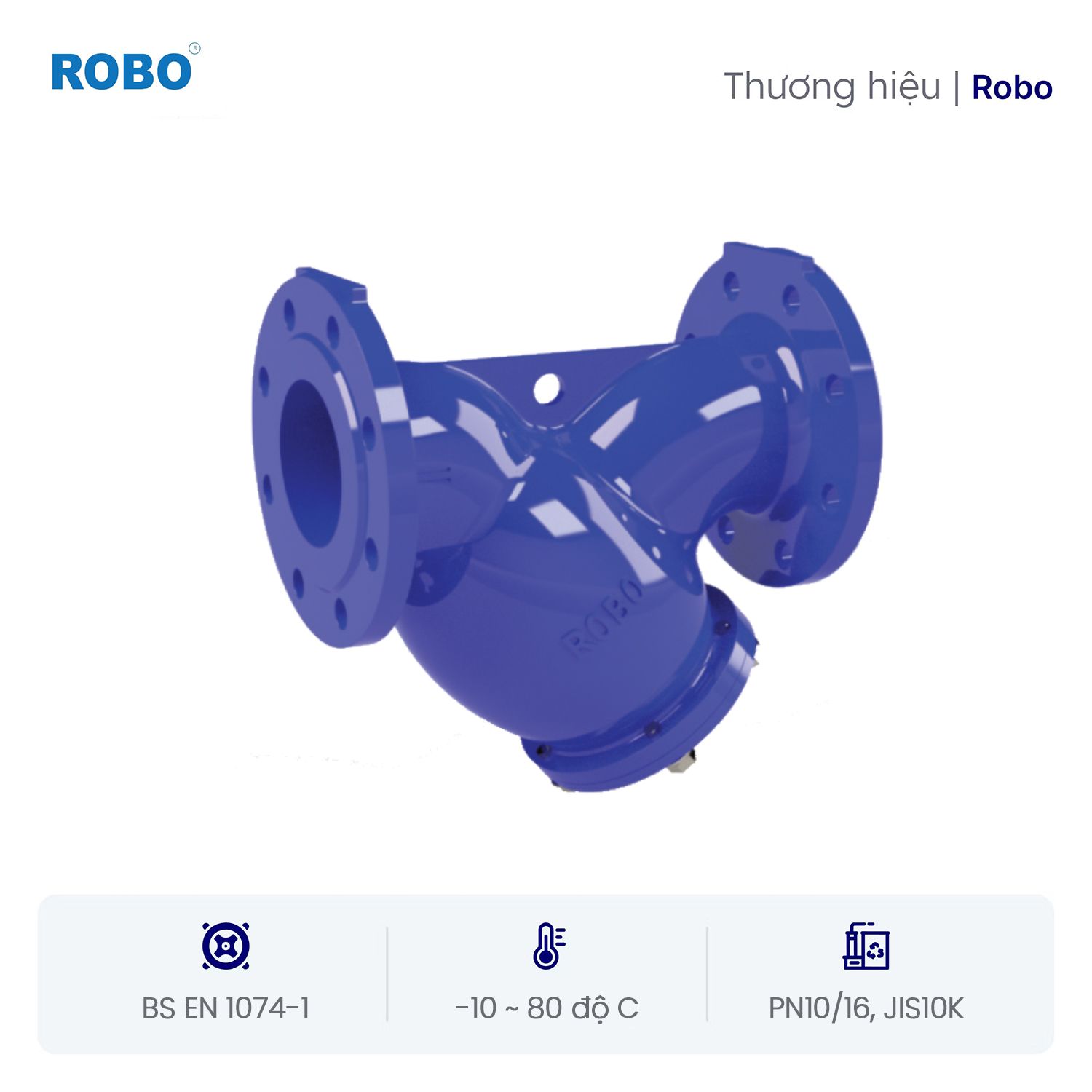

Van lọc Y Robo là giải pháp lý tưởng để bảo vệ hệ thống đường ống, máy bơm, van điều khiển và các thiết bị khác khỏi tác động của tạp chất, cặn bẩn trong dòng chảy. Sở hữu thiết kế chắc chắn cùng khả năng chịu áp lực cao, van lọc Y Robo phù hợp ứng dụng trong nhiều ngành công nghiệp như nước sạch, HVAC, thực phẩm, hóa chất...
Ưu điểm nổi bật của van lọc Y Robo
Lọc hiệu quả cao: Thiết kế dạng chữ Y giúp tối ưu dòng chảy, dễ dàng giữ lại tạp chất.
Độ bền vượt trội: Sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt, phù hợp cả trong điều kiện làm việc khắc nghiệt.
Dễ bảo trì: Lưới lọc có thể tháo rời, giúp việc vệ sinh và thay thế nhanh chóng, tiết kiệm chi phí vận hành.
Đa dạng kết nối: Tương thích với nhiều tiêu chuẩn mặt bích thông dụng trên thế giới.
Thông số kỹ thuật van lọc Y Robo
Design and Manufacture / Tiêu chuẩn thiết kế : BS EN 1074-1
Face to Face / Tiêu chuẩn khoảng cách 2 mặt bích : ISO 5752, BS EN 558-1
Connection End / Kiểu kết nối : BS4504, DIN 2632, DIN 2633
Pressure rating / Áp suất làm việc : PN10/16, JIS10K
Working temp / Nhiệt độ làm việc : -10 ~ 80◦C

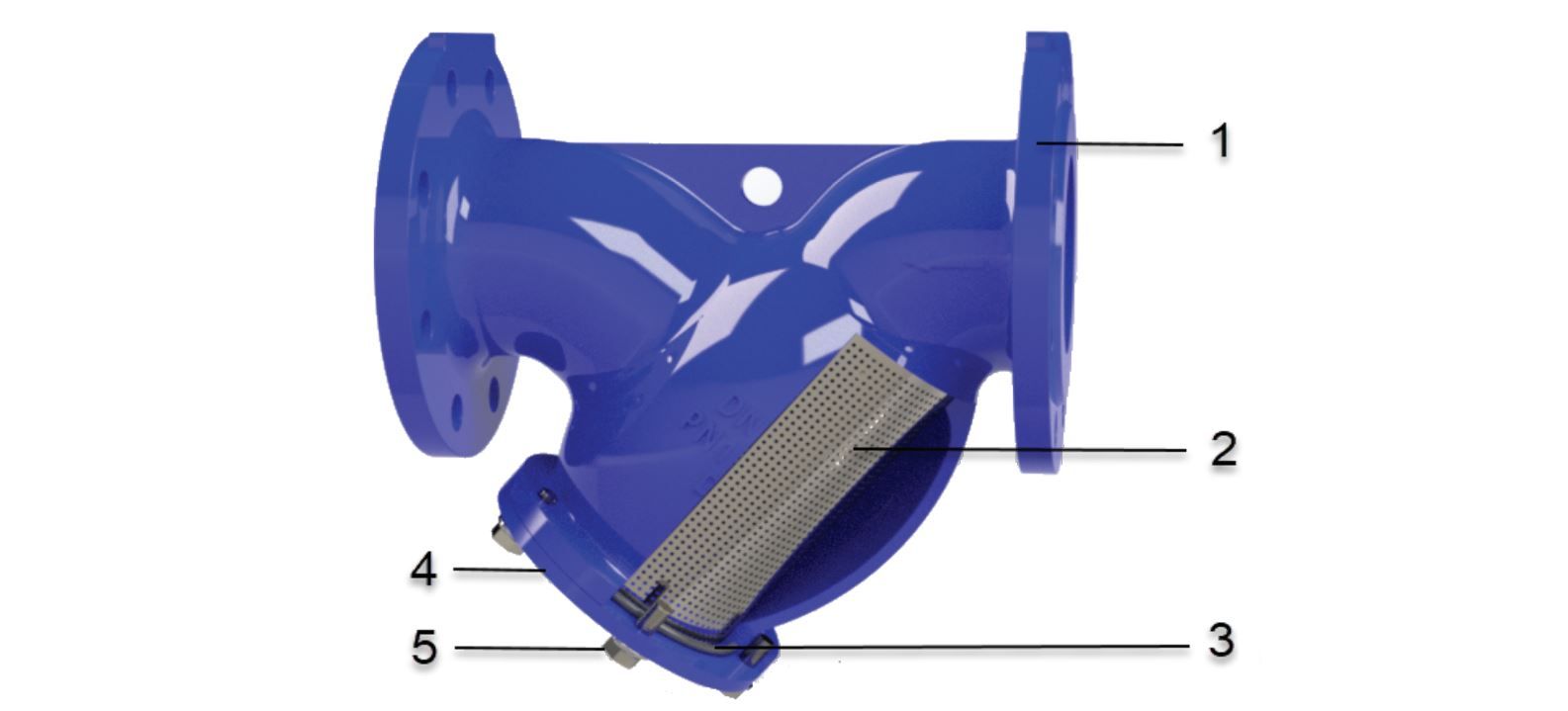

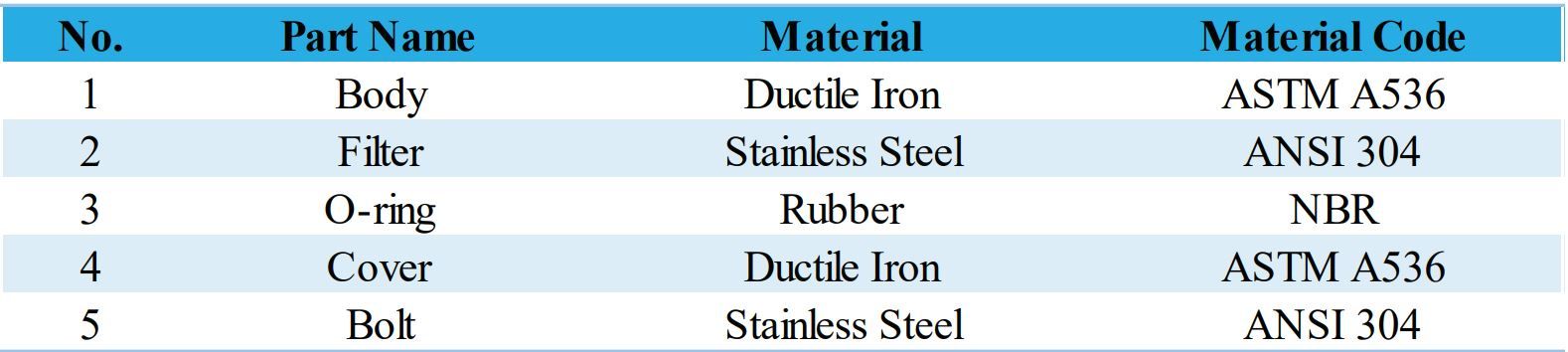

Danh sách các bộ phận và vật liệu van lọc Y Robo
Van lọc Y Robo được chế tạo từ các vật liệu cao cấp, tuân thủ tiêu chuẩn quốc tế, giúp mang lại độ bền cao, khả năng chịu áp lực tốt cùng hiệu suất lọc tối ưu trong nhiều điều kiện sử dụng khác nhau.
Gang dẻo ASTM A536: Đảm bảo độ bền, khả năng chịu lực cao, phù hợp cho các hệ thống có áp suất lớn.
Inox ANSI 304: Chống gỉ tuyệt đối, giúp duy trì hiệu quả lọc trong thời gian dài.
Cao su NBR: Đảm bảo độ kín tuyệt đối, chống thấm, chịu được nhiều loại dung dịch công nghiệp.

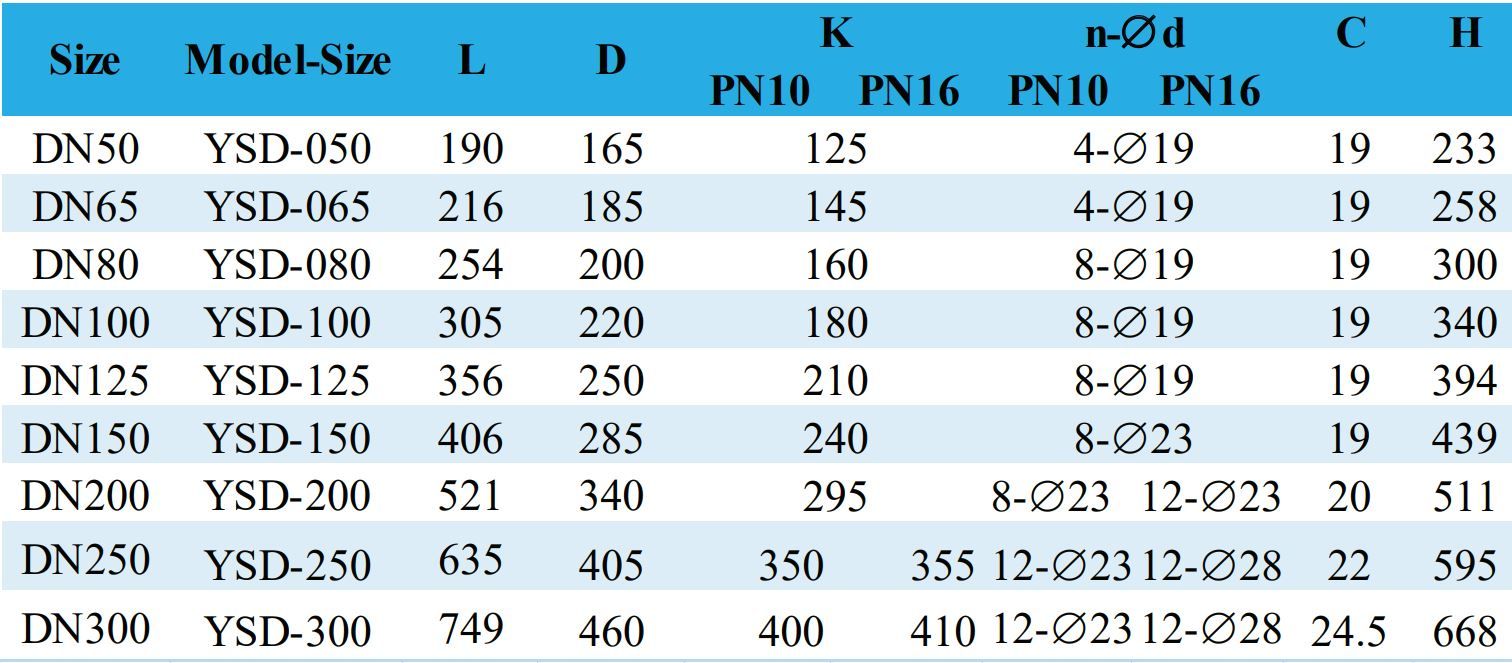

Kích thước van lọc Y Robo
Van lọc Y Robo được thiết kế đa dạng kích thước để phù hợp với nhiều quy mô hệ thống, từ DN50 đến DN300. Sản phẩm đáp ứng chuẩn kết nối mặt bích PN10, PN16, giúp dễ dàng tích hợp vào hệ thống ống hiện có.
Phù hợp nhiều quy mô: Từ DN50 đến DN300, đáp ứng được nhu cầu đa dạng của các hệ thống ống nước, HVAC, công trình công nghiệp.
Đồng bộ tiêu chuẩn: Kích thước được thiết kế chuẩn PN10, PN16 giúp dễ kết nối, lắp đặt nhanh chóng.
Đáp ứng tải cao: Các thông số như đường kính mặt bích, số lỗ bulong (n–Ød) được tối ưu cho hiệu quả làm việc cao, chịu được áp lực lớn.

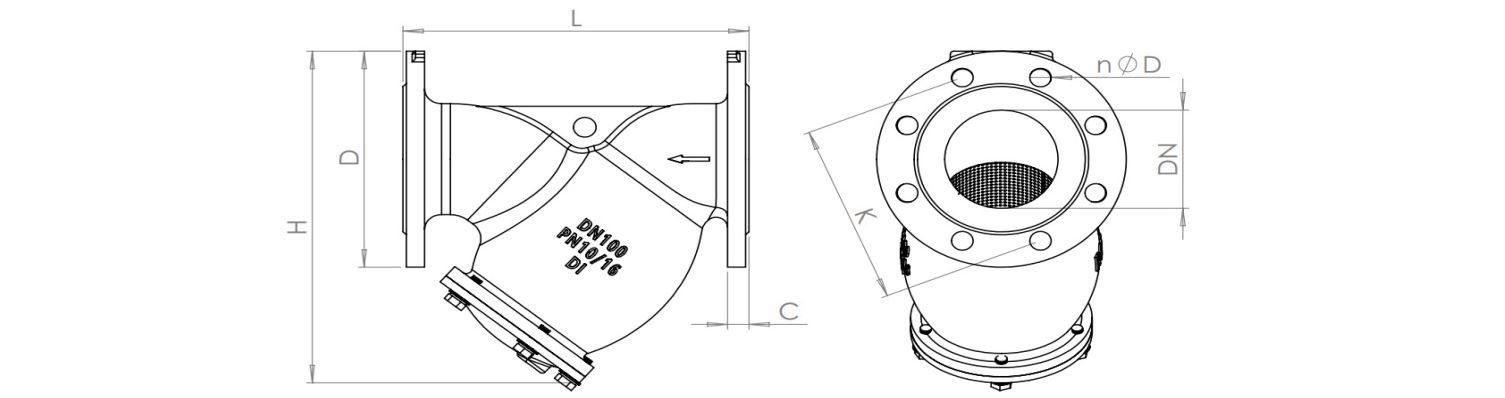

Sơ đồ kết nối van lọc Y Robo
Van lọc Y Robo được thiết kế để kết nối trực tiếp trên hệ thống ống bằng kiểu mặt bích, giúp đảm bảo độ kín tuyệt đối và dễ dàng tháo lắp khi cần bảo dưỡng.
Chiều lắp đặt:
Van cần được kết nối sao cho chiều dòng chảy (flow) trùng khớp với mũi tên trên thân van.
Bộ phần lưới lọc được đặt hướng xuống dưới, giúp tối ưu việc tích tụ tạp chất và vệ sinh dễ dàng.
Khi kết nối, cần tuân thủ kích thước mặt bích, khoảng cách tâm lỗ bulong (n–Ød), đường kính trong (DN) được quy định trên bản vẽ kỹ thuật để đảm bảo độ kín tuyệt đối.

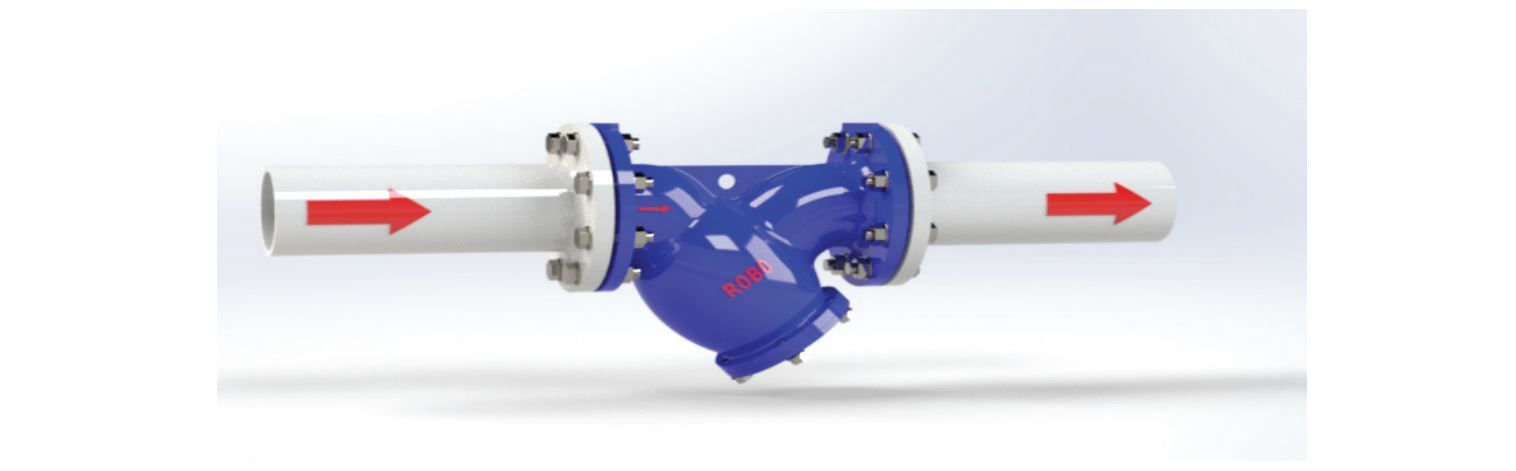

Lắp đặt van lọc Y Robo
Việc lắp đặt van lọc Y Robo cần được thực hiện đúng quy trình nhằm đảm bảo hiệu suất hoạt động cao nhất:
Kiểm tra kích thước: Đối chiếu thông số van (DN, K, D) với hệ thống đường ống hiện có để đảm bảo khớp nối chuẩn xác.
Hướng dòng chảy: Lắp van sao cho mũi tên trên thân van trùng hướng dòng chảy thực tế trong ống.
Đặt van đúng vị trí: Bộ phần lưới lọc (nhánh nghiêng) cần hướng xuống để tạo điều kiện tích tụ tạp chất hiệu quả, dễ thao tác vệ sinh.
Kết nối bằng bulong mặt bích: Siết bulong đều tay, đối xứng để tạo lực ép đều trên toàn mặt bích, tránh rò rỉ.
Kiểm tra thử kín: Sau khi lắp, cần thử áp lực để đảm bảo van kết nối chắc chắn, không có dấu hiệu rò rỉ.

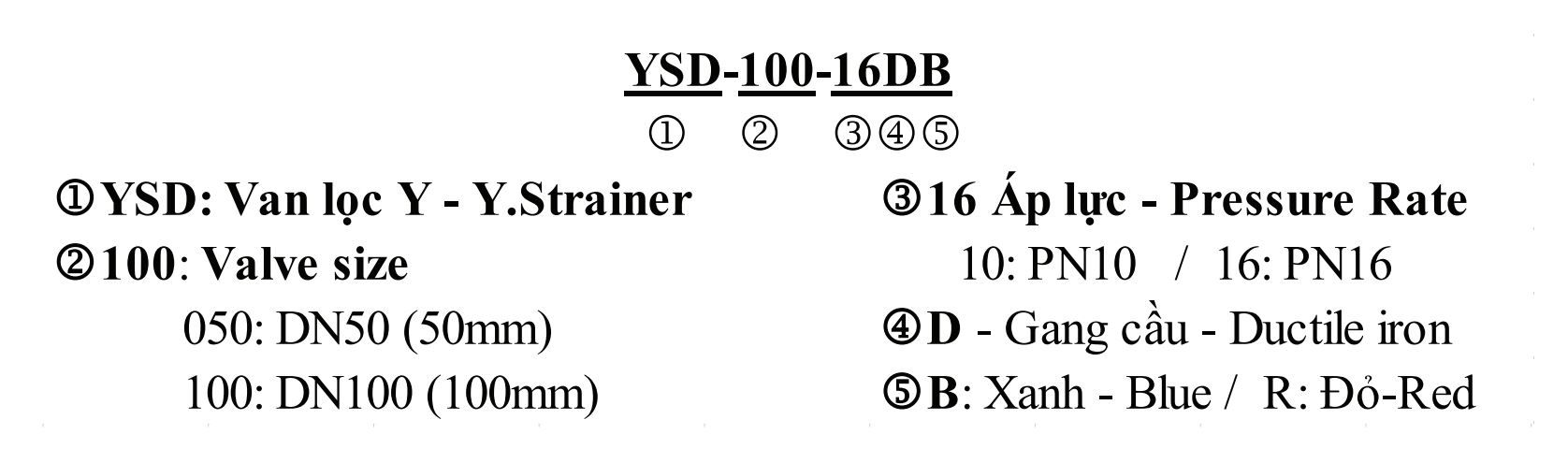

Thông tin đặt hàng van lọc Y Robo
Mã đặt hàng của van lọc Y Robo được cấu thành từ 5 phần, giúp khách hàng xác định chính xác kích thước, áp lực, vật liệu chế tạo, cùng màu sơn phù hợp nhu cầu thực tế:
