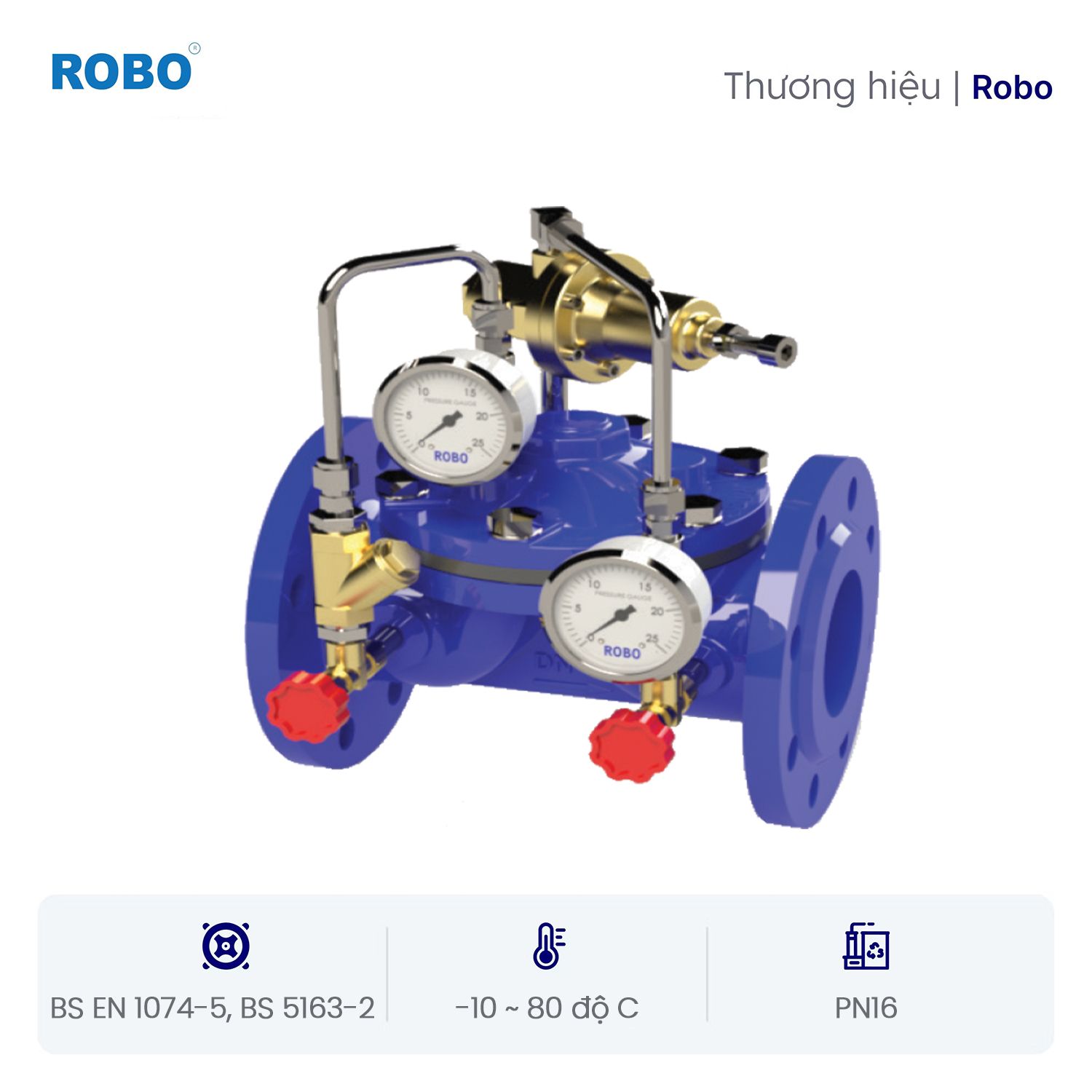

Van giảm áp Robo

Van giảm áp Robo là thiết bị điều chỉnh áp suất đầu vào và giữ cho áp suất đầu ra luôn ổn định ở mức cài đặt, giúp bảo vệ hệ thống đường ống, thiết bị và tối ưu hóa hiệu suất vận hành. Với thiết kế chắc chắn, hoạt động ổn định và độ bền cao, van giảm áp Robo là lựa chọn lý tưởng cho các hệ thống cấp nước, hệ thống phòng cháy chữa cháy, công nghiệp xử lý nước và nhiều ứng dụng khác.

Đặc điểm nổi bật:

• Tự động điều chỉnh áp suất đầu ra mà không cần can thiệp cơ khí thường xuyên.

• Hoạt động hiệu quả trong điều kiện áp suất và nhiệt độ thay đổi.

• Thân van chắc chắn, khả năng chịu áp tốt, phù hợp với nhiều tiêu chuẩn kết nối quốc tế.

• Dễ lắp đặt, bảo trì và tích hợp vào hệ thống đường ống hiện hữu.

Thông số kỹ thuật van giảm áp Robo

• Design and Manufacture : BS EN 1074-5, BS 5163-2

• Face to Face : ISO 5752, BS EN 558-1

• Connection End : BS4504, DIN2632, DIN2633, ASME B16.42

• Pressure rating : PN10/16, JIS10K/JIS16K

• Working temp :-10 ~ 80◦C

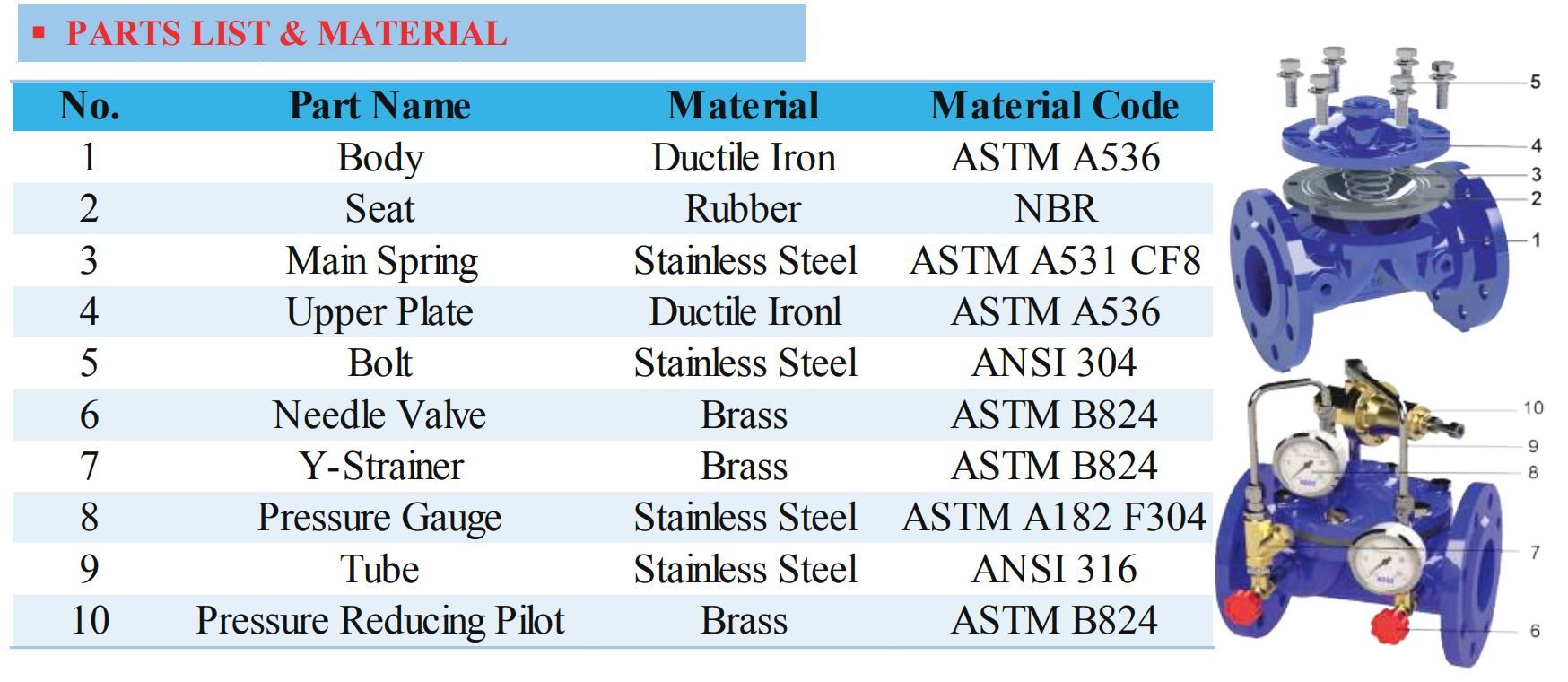

Danh sách các bộ phận và vật liệu van giảm áp Robo

Van giảm áp Robo được cấu tạo từ nhiều bộ phận chính với vật liệu cao cấp, đảm bảo độ bền, khả năng chịu áp và hoạt động ổn định trong điều kiện làm việc khắt khe. Danh sách chi tiết bao gồm:

Các vật liệu như gang dẻo, đồng thau và thép không gỉ được lựa chọn nhằm đảm bảo độ bền, chống ăn mòn và đáp ứng tiêu chuẩn quốc tế trong môi trường nước hoặc chất lỏng công nghiệp.

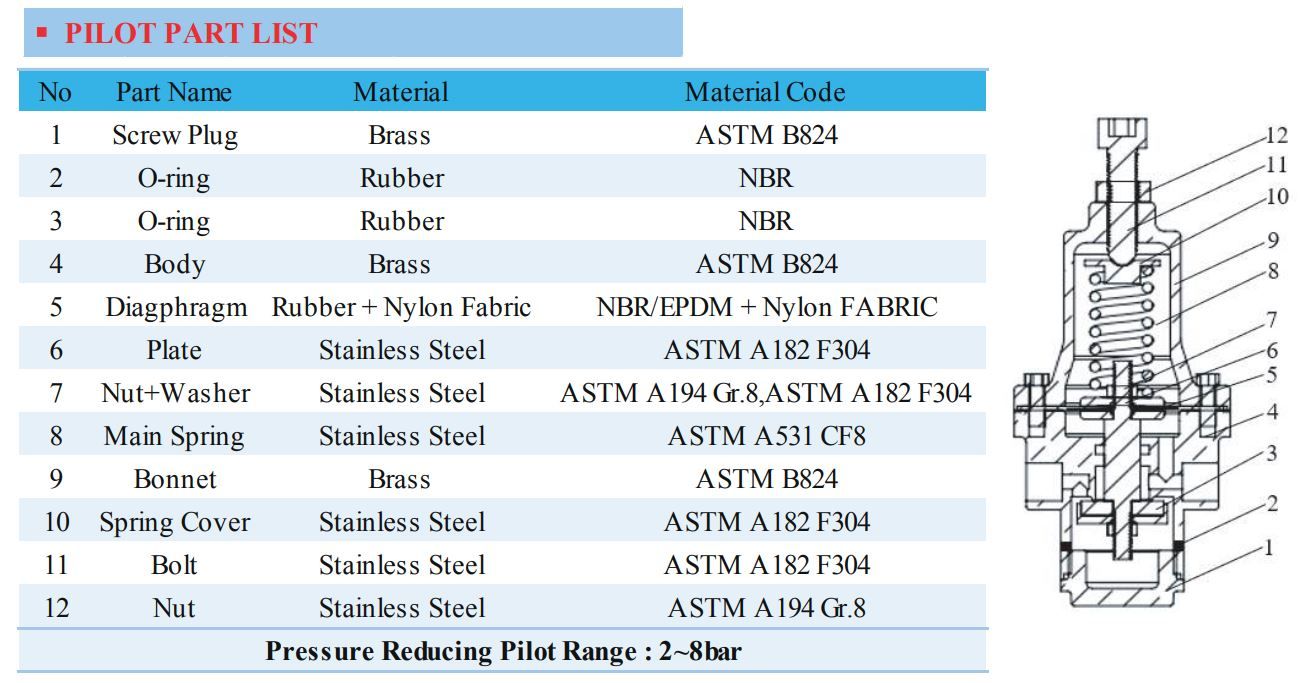

Danh sách các bộ phận Pilot van giảm áp Robo

Bộ điều khiển Pilot đóng vai trò then chốt trong việc duy trì áp suất đầu ra ổn định. Dưới đây là danh sách chi tiết các bộ phận cấu tạo nên Pilot và vật liệu tương ứng:

Với cấu trúc tinh gọn và vật liệu cao cấp, bộ Pilot đảm bảo độ chính xác trong điều khiển áp suất và nâng cao độ tin cậy cho toàn bộ hệ thống van.

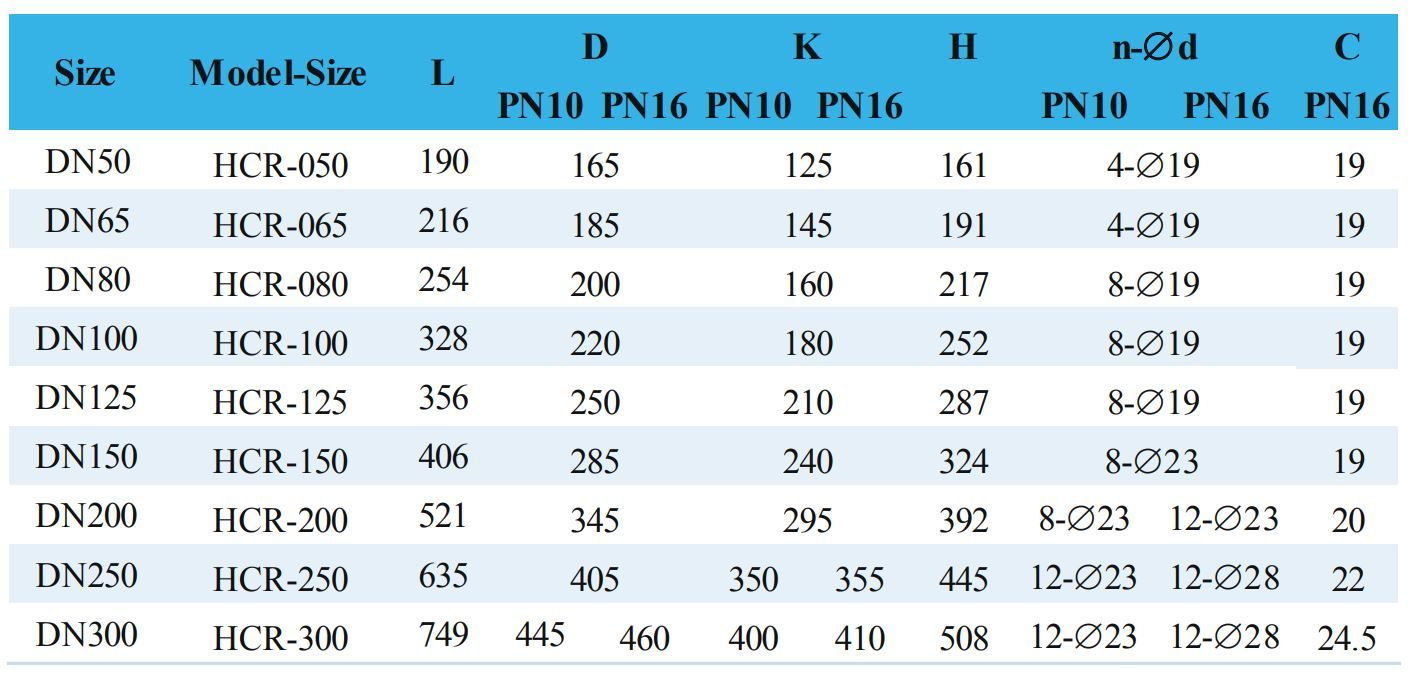

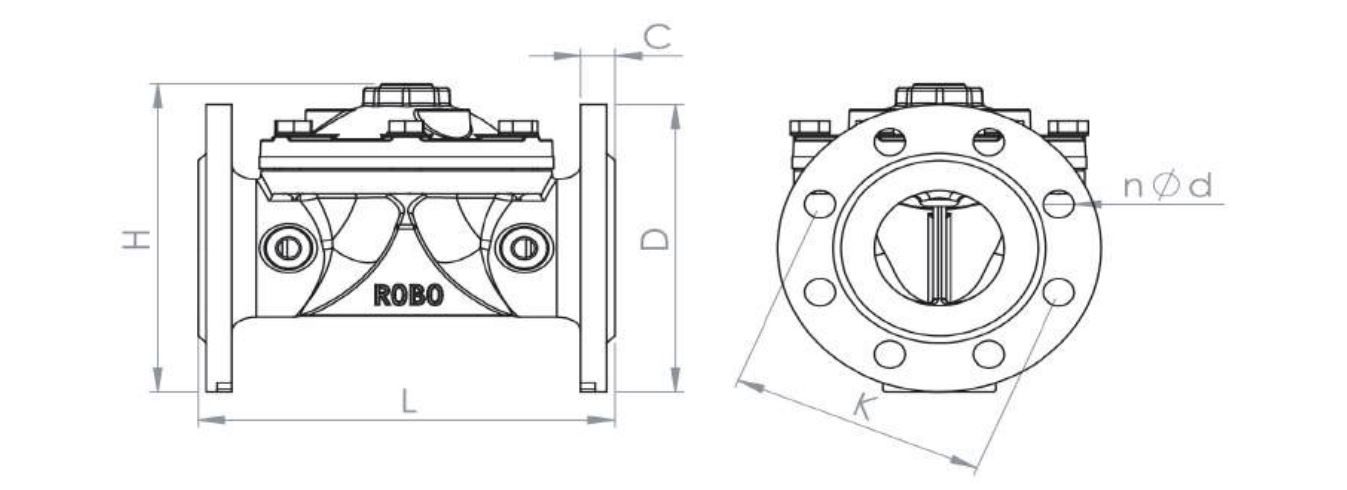

Kích thước van giảm áp Robo

Van giảm áp Robo được sản xuất với nhiều kích cỡ từ DN50 đến DN300, phù hợp với đa dạng hệ thống đường ống. Bảng thông số kích thước chi tiết như sau:

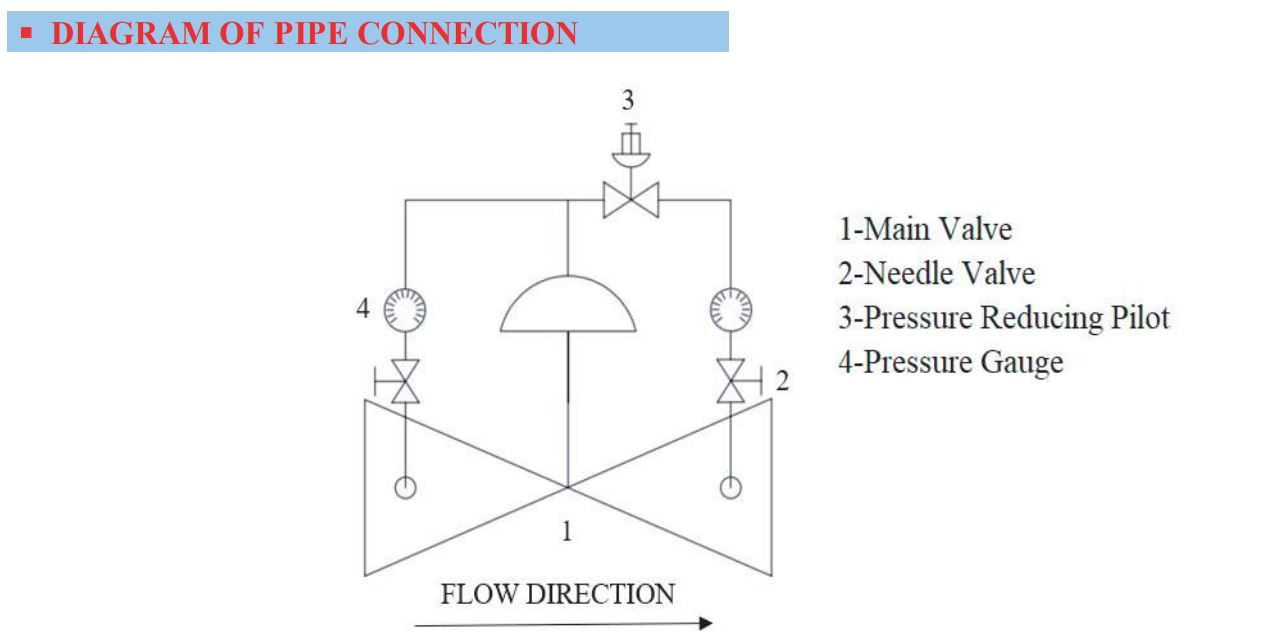

Sơ đồ kết nối ống của van giảm áp Robo

Sơ đồ kết nối thể hiện cách lắp đặt van giảm áp Robo vào hệ thống ống, đảm bảo hoạt động ổn định và chính xác trong việc kiểm soát áp suất:

Dòng chảy được thiết kế theo chiều từ trái sang phải (Flow Direction), đi qua van chính, bộ kim điều tiết, bộ điều áp Pilot và đồng hồ đo áp để kiểm soát và duy trì áp suất đầu ra theo mức mong muốn.

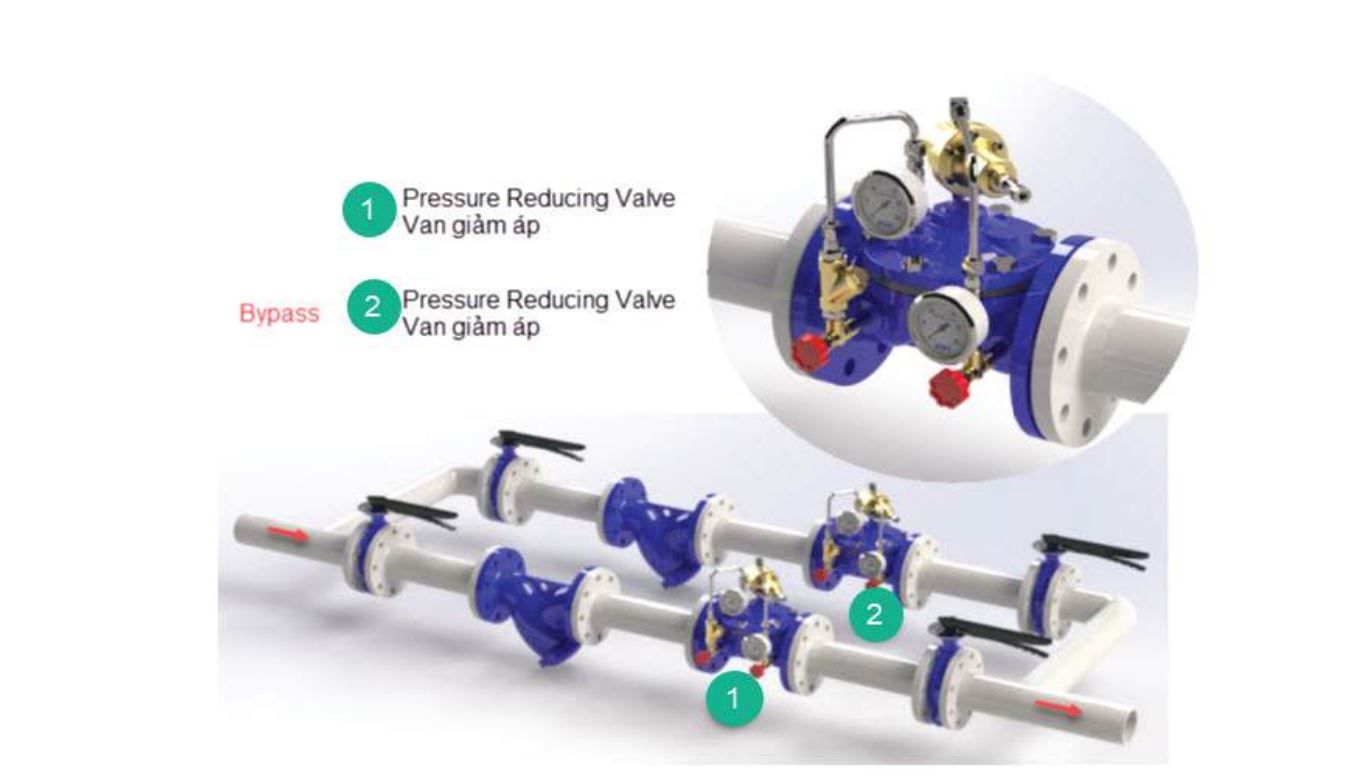

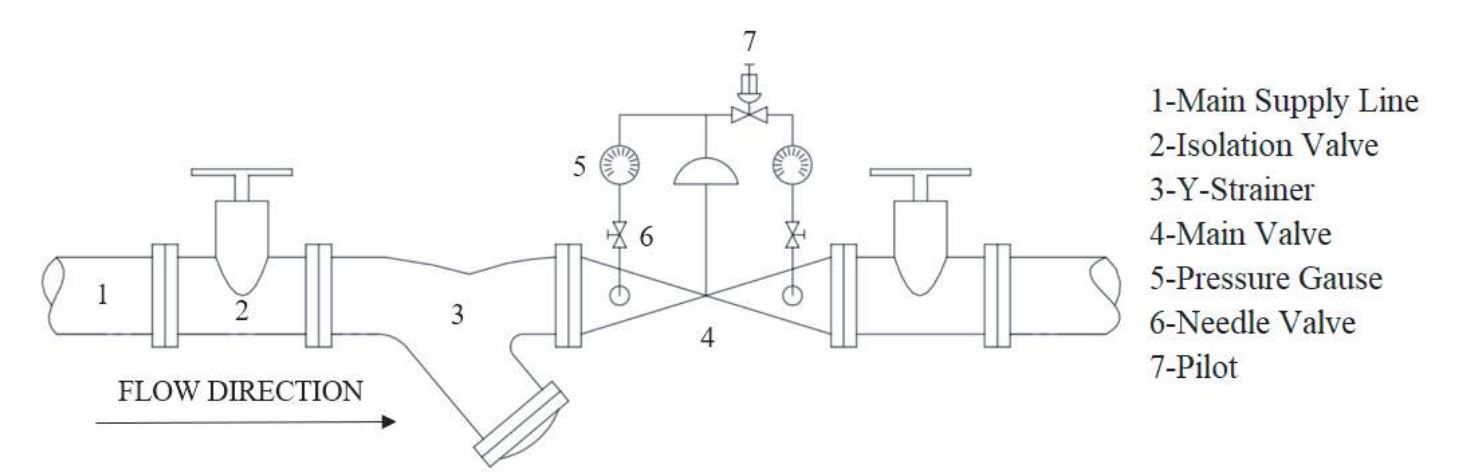

Lắp đặt điển hình van giảm áp Robo

Sơ đồ và hình ảnh minh họa bên dưới là cách bố trí hệ thống van giảm áp Robo trong một đường ống cấp nước tiêu chuẩn. Cấu hình lắp đặt điển hình giúp đảm bảo khả năng kiểm soát áp suất ổn định, bảo vệ đường ống và thiết bị sử dụng sau van.

Ghi chú:

• Một hệ thống có thể lắp đặt thêm van giảm áp phụ (Bypass) để duy trì áp lực ổn định trong trường hợp van chính cần bảo trì.

• Hướng dòng chảy phải được tuân thủ đúng theo sơ đồ (Flow Direction).

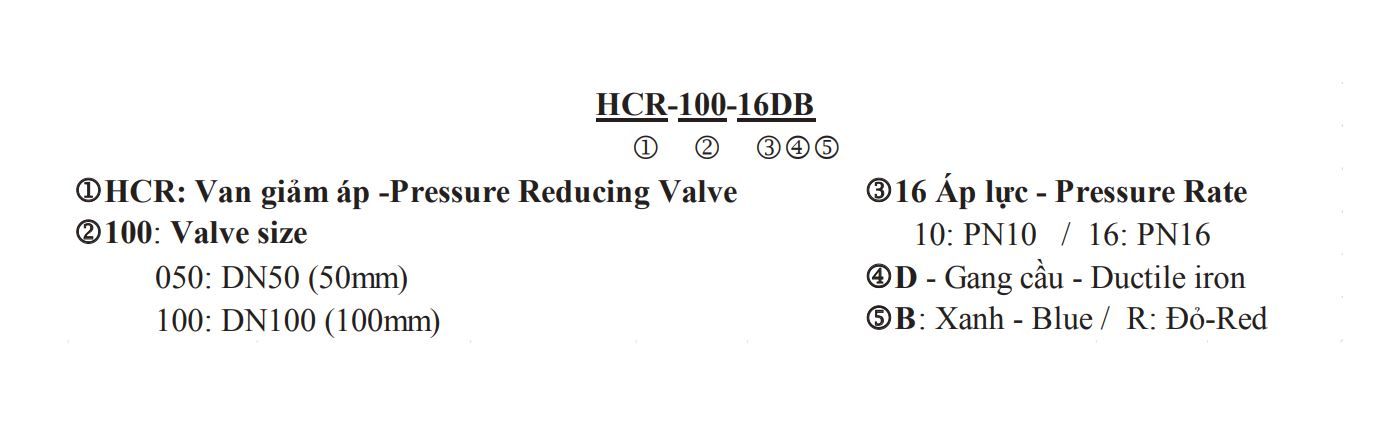

Thông tin đặt hàng van giảm áp Robo

Việc đặt hàng van giảm áp Robo cần xác định rõ mã sản phẩm theo quy cách sau:

Lưu ý khi đặt hàng:

• Cần xác định đúng kích thước (DN), áp lực (PN), vật liệu, và màu sắc theo nhu cầu hệ thống.

• Đảm bảo mã sản phẩm đầy đủ để tránh sai sót khi giao nhận và lắp đặt.
