Van điện từ nối bích Robo / Solenoid Control Valves Robo

Van điện từ nối bích Robo là dòng van tự động điều khiển bằng điện, chuyên dùng trong các hệ thống cấp thoát nước, PCCC, HVAC và công nghiệp. Với thiết kế chuẩn kết nối mặt bích, sản phẩm đảm bảo độ kín khít cao, dễ dàng lắp đặt và bảo trì trong hệ thống đường ống có áp suất lớn.

Đặc điểm nổi bật:

• Hoạt động tự động nhờ điều khiển điện từ, giúp tiết kiệm công sức và thời gian vận hành.

• Thiết kế nối bích chắc chắn, phù hợp với các hệ thống có áp suất trung bình đến cao.

• Vật liệu chế tạo cao cấp, đảm bảo độ bền, chống ăn mòn, thích hợp cho cả môi trường nước sạch và nước thải.

• Thích hợp với nhiều tiêu chuẩn quốc tế, đảm bảo độ tương thích và linh hoạt khi thi công.

Thông số kỹ thuật van điện từ nối bích Robo

• Design and Manufacture / Tiêu chuẩn thiết kế : BS EN 1074-5, BS 5163-2
• Face to Face / Tiêu chuẩn khoảng cách 2 mặt bích : ISO 5752, BS EN 558-1
• Connection End / Kiểu kết nối : BS4504, DIN2632, DIN2633, ASME B16.42
• Pressure rating / Áp suất làm việc : PN16
• Working temp / Nhiệt độ làm việc : -10 ~ 80◦C
• Voltage / Nguồn điện : DC 24V/ AC 220V

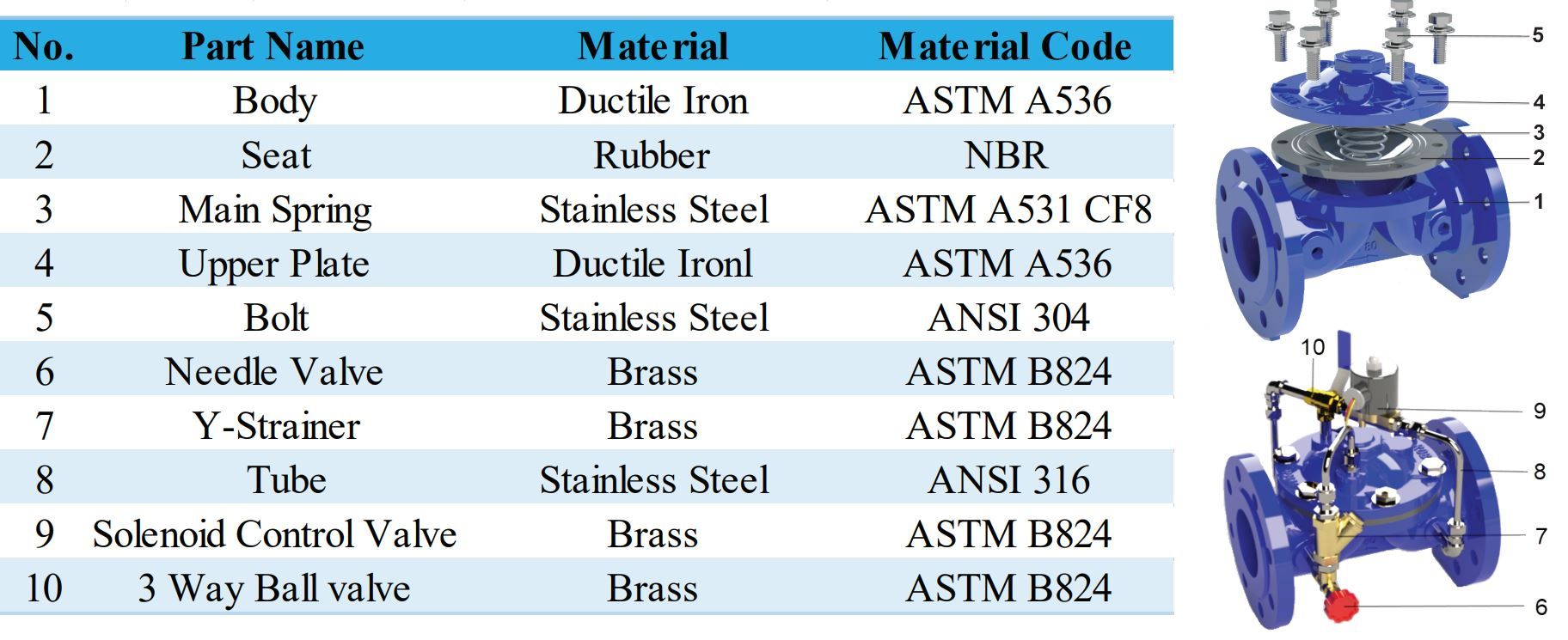

Danh sách các bộ phận và vật liệu van điện từ nối bích Robo

Van điện từ nối bích Robo là thiết bị điều khiển lưu chất tự động bằng điện, được cấu tạo từ nhiều bộ phận chất lượng cao, đảm bảo độ bền, độ kín và khả năng hoạt động chính xác trong thời gian dài. Dưới đây là danh sách chi tiết các bộ phận và vật liệu sử dụng:

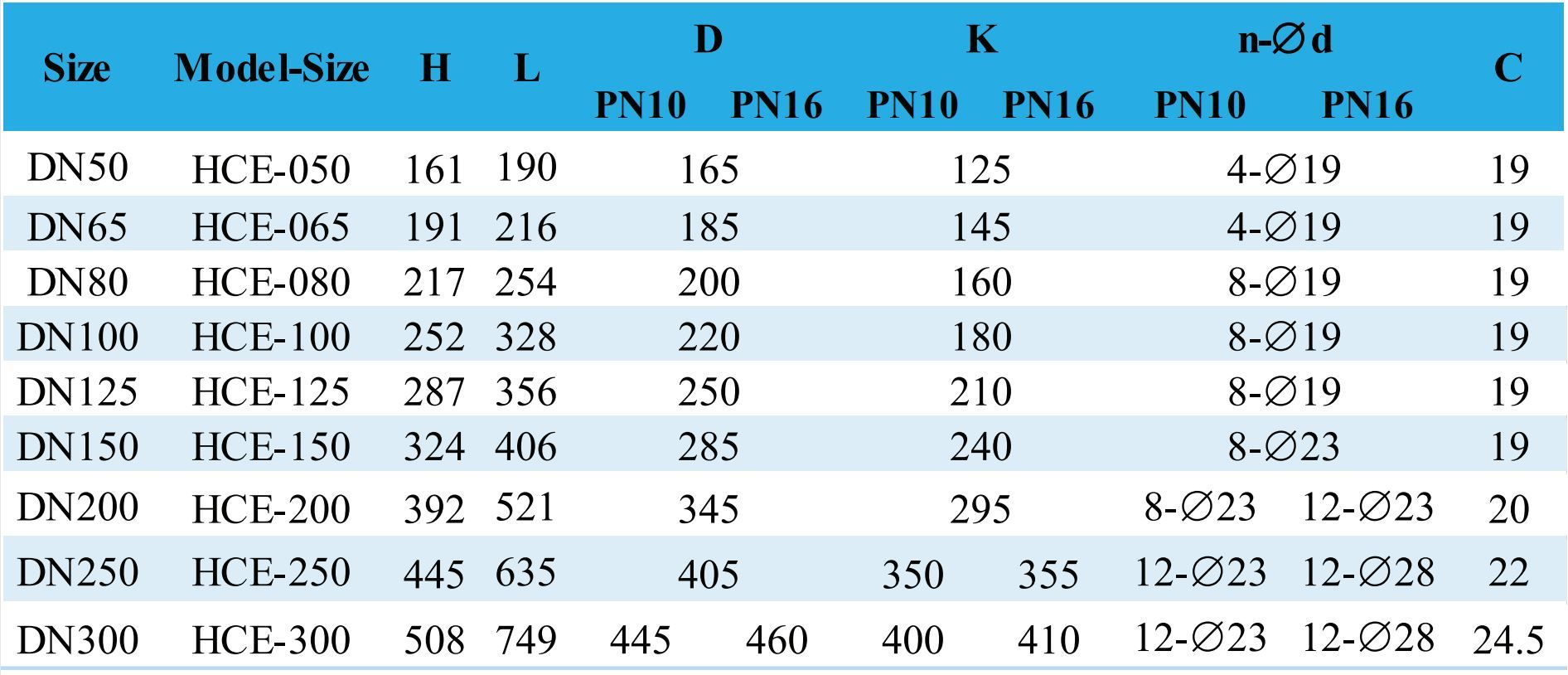

Kích thước van điện từ nối bích Robo

Van điện từ nối bích Robo có dải kích thước từ DN50 đến DN300, tương thích với nhiều hệ thống đường ống khác nhau. Dưới đây là bảng thông số kích thước chi tiết:

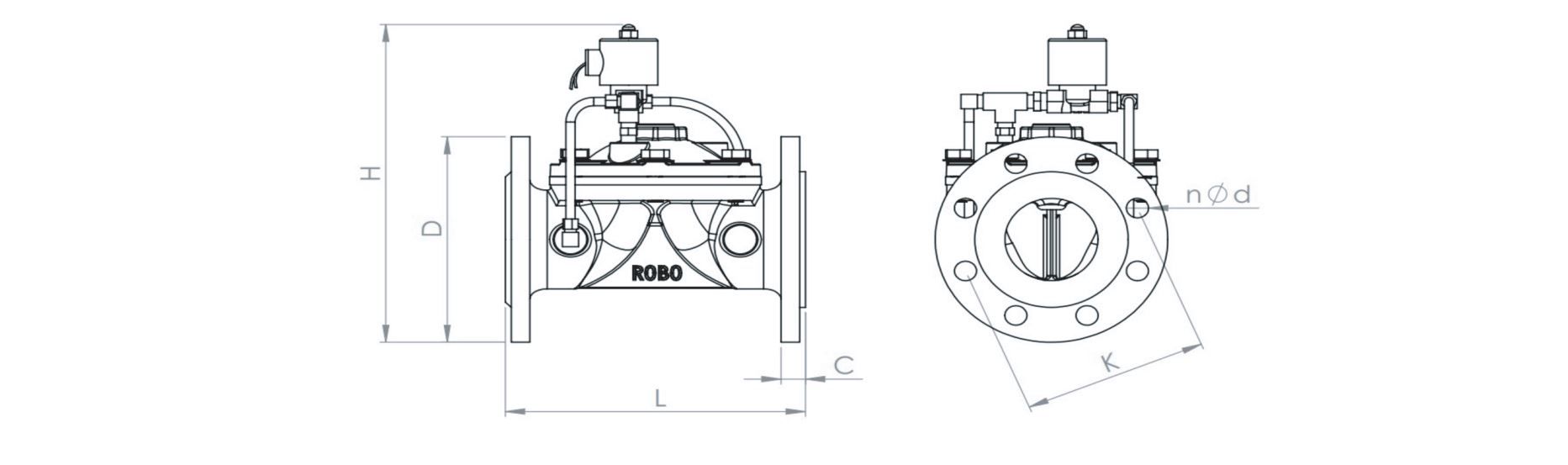

Sơ đồ kết nối van điện từ nối bích Robo

Van điện từ nối bích Robo được thiết kế với hệ thống kết nối bích tiêu chuẩn (PN10/PN16), đảm bảo khả năng lắp đặt chắc chắn và tương thích với nhiều hệ thống đường ống hiện nay. Cấu tạo này cho phép van hoạt động tự động hoàn toàn nhờ tín hiệu điện, mang lại hiệu quả điều khiển lưu chất chính xác.

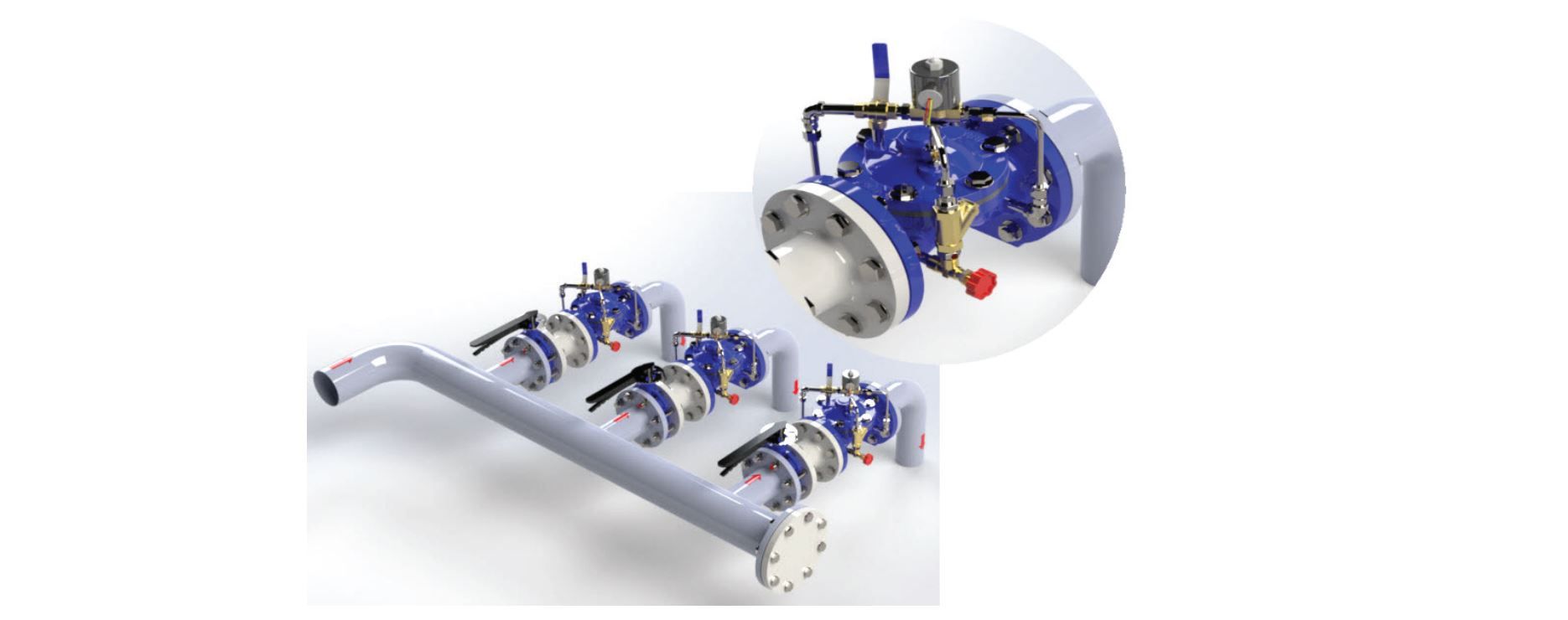

Lắp đặt van điện từ nối bích Robo

Van điện từ nối bích Robo được lắp đặt trên các đường ống có mặt bích đồng bộ, dễ tháo lắp và bảo trì. Quá trình lắp đặt bao gồm các bước cơ bản:

• Đặt van vào vị trí giữa hai mặt bích trên đường ống.

• Căn chỉnh vị trí sao cho tâm lỗ bulông trùng khớp.

• Xiết chặt các bulông liên kết để đảm bảo độ kín và chắc chắn.

• Kết nối dây điện đúng sơ đồ, đảm bảo cấp nguồn đúng chuẩn cho cuộn coil.

• Kiểm tra hoạt động bằng cách đóng/ngắt nguồn điều khiển điện từ xa.

Việc lắp đặt đúng kỹ thuật đảm bảo van vận hành ổn định, không rò rỉ và tăng tuổi thọ cho toàn hệ thống.

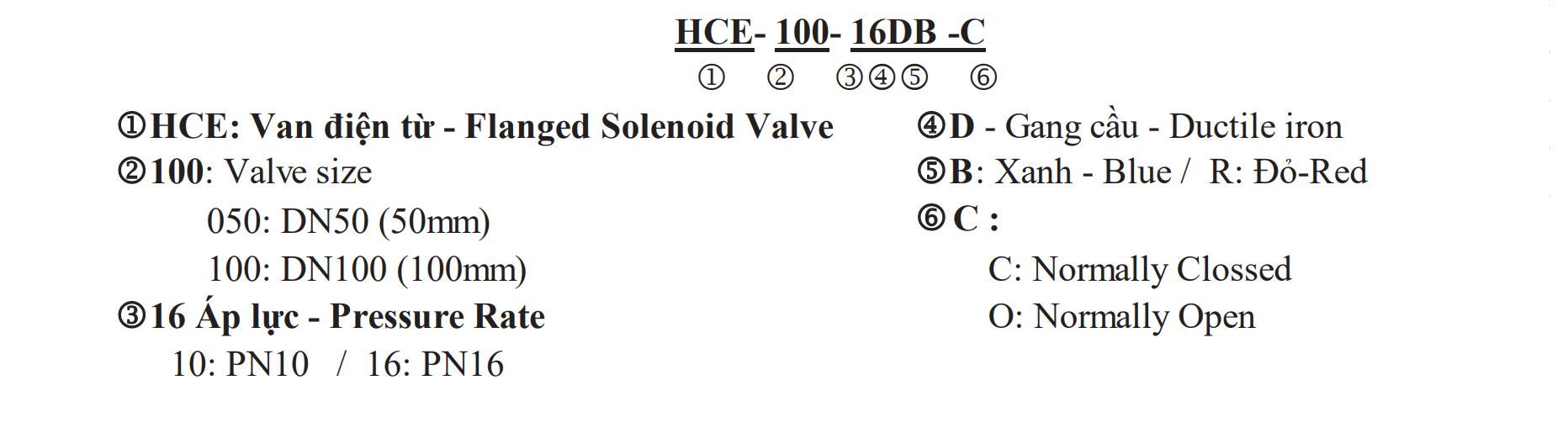

Thông tin đặt hàng van điện từ nối bích Robo

Mã sản phẩm van điện từ nối bích Robo được định danh theo cấu trúc:

Ví dụ:

Mã đặt hàng HCE-100-16DB-C có nghĩa là:

• Van điện từ nối bích DN100

• Áp suất làm việc PN16

• Thân van gang cầu

• Sơn màu xanh

• Chế độ hoạt động: Loại van điện từ thường đóng (Normally Closed)

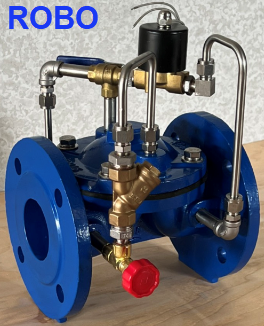

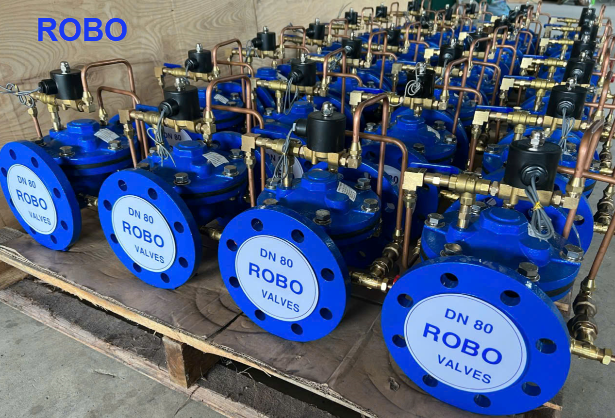

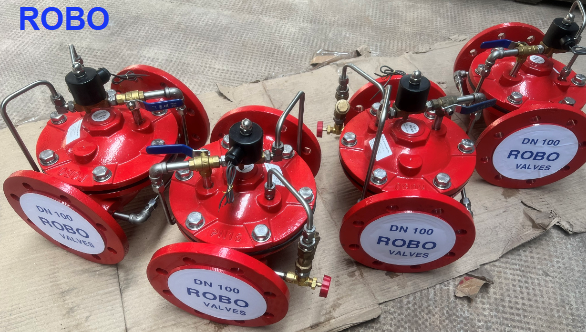

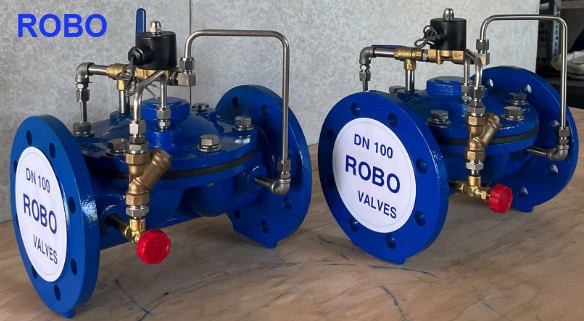

HÌNH VAN ĐIỆN TỪ ROBO
