Van cổng ty chìm nắp chụp Robo

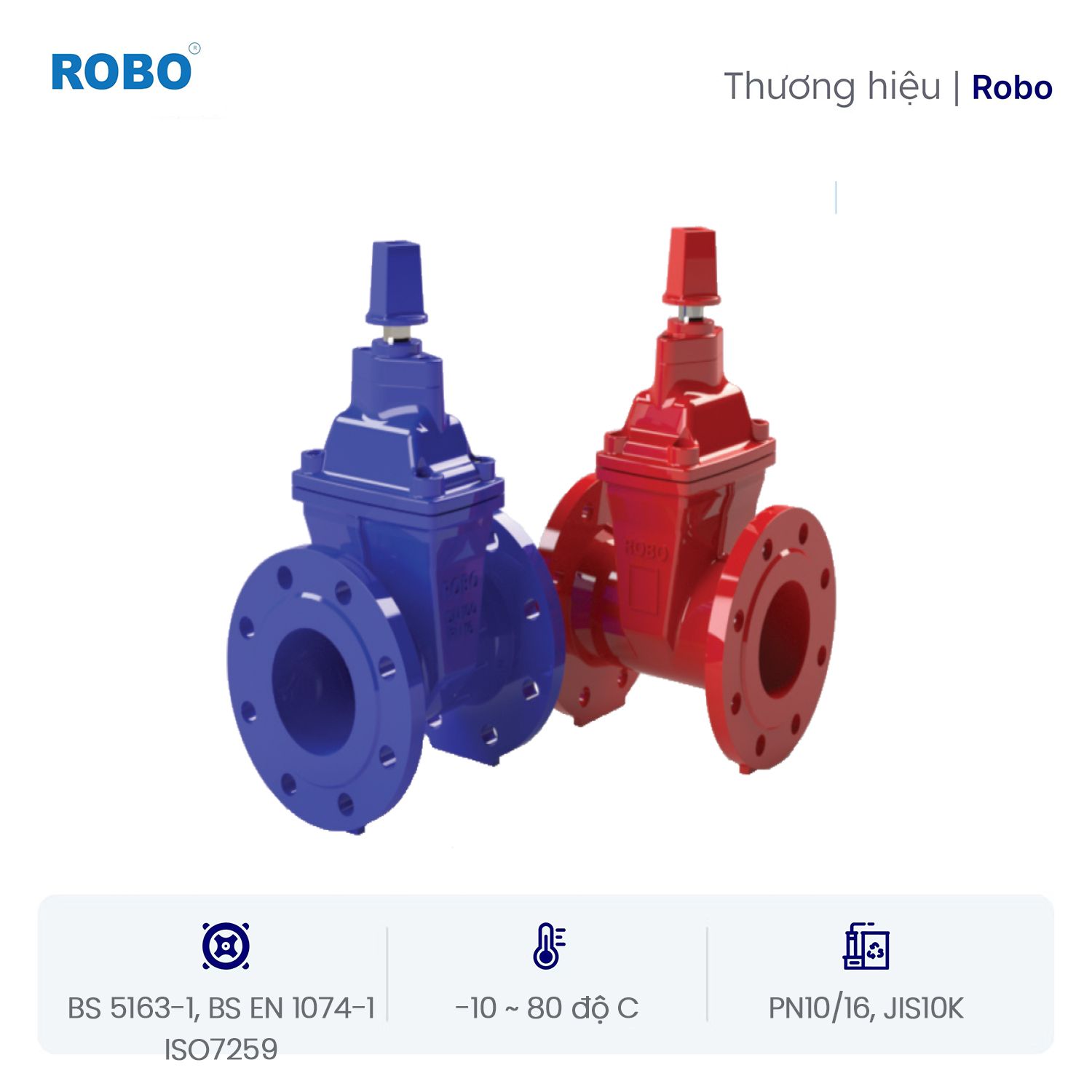

Van cổng ty chìm nắp chụp Robo là dòng van công nghiệp chất lượng cao, chuyên dùng trong các hệ thống cấp thoát nước đô thị, khu công nghiệp, nhà máy xử lý nước, hệ thống PCCC... Với thiết kế ty chìm (non-rising stem), van không chiếm không gian theo chiều cao khi vận hành, phù hợp lắp đặt trong hố van, những khu vực hạn chế không gian. Phần nắp chụp giúp bảo vệ trục vận hành khỏi bụi bẩn và nước, đồng thời tăng độ bền và an toàn cho thiết bị.

Đặc điểm nổi bật của van cổng ty chìm nắp chụp Robo

• Thiết kế ty chìm nhỏ gọn: Không chiếm không gian theo chiều cao khi đóng/mở van, phù hợp lắp đặt trong hầm van hoặc nơi có không gian hạn chế.

• Nắp chụp bảo vệ tối ưu: Che chắn phần đầu van, giúp chống bụi, nước, hạn chế ăn mòn và đảm bảo tuổi thọ lâu dài.

• Vận hành mượt mà, kín nước tuyệt đối: Cấu trúc đệm kín chất lượng cao, đảm bảo đóng mở êm, không rò rỉ trong suốt quá trình sử dụng.

• Vật liệu bền bỉ: Thân van làm từ gang cầu hoặc gang xám phủ epoxy chống ăn mòn, đảm bảo độ bền cơ học cao và thích nghi tốt với nhiều môi trường làm việc.

• Tiêu chuẩn quốc tế: Sản phẩm được sản xuất theo các tiêu chuẩn châu Âu và quốc tế, đảm bảo độ tin cậy và tương thích với nhiều hệ thống.

Thông số kỹ thuật van cổng ty chìm nắp chụp Robo

• Design and Manufacture/Tiêu chuẩn thiết kế: BS 5163-1, BS EN 1074-1, ISO7259
• Face to Face/Tiêu chuẩn khoảng cách 2 mặt bích: BS EN 558-1, ISO 5752
• Connection End/Kiểu kết nối: BS4504, DIN 2632, DIN 2633
• Pressure rating/Áp suất làm việc: PN10/16, JIS10K
• Working temp/Nhiệt độ làm việc: -10 ~ 80◦C

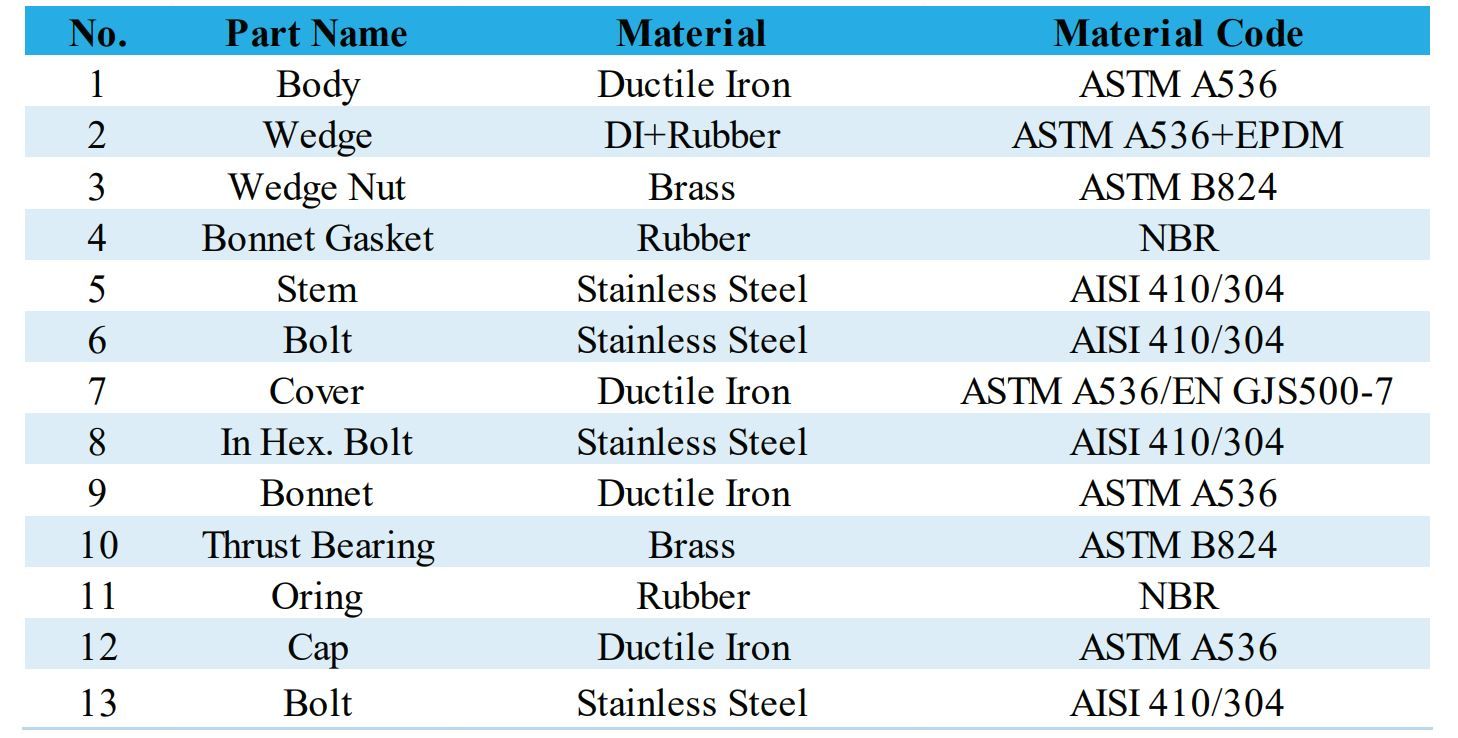

Danh sách các bộ phận và vật liệu van cổng ty chìm nắp chụp Robo

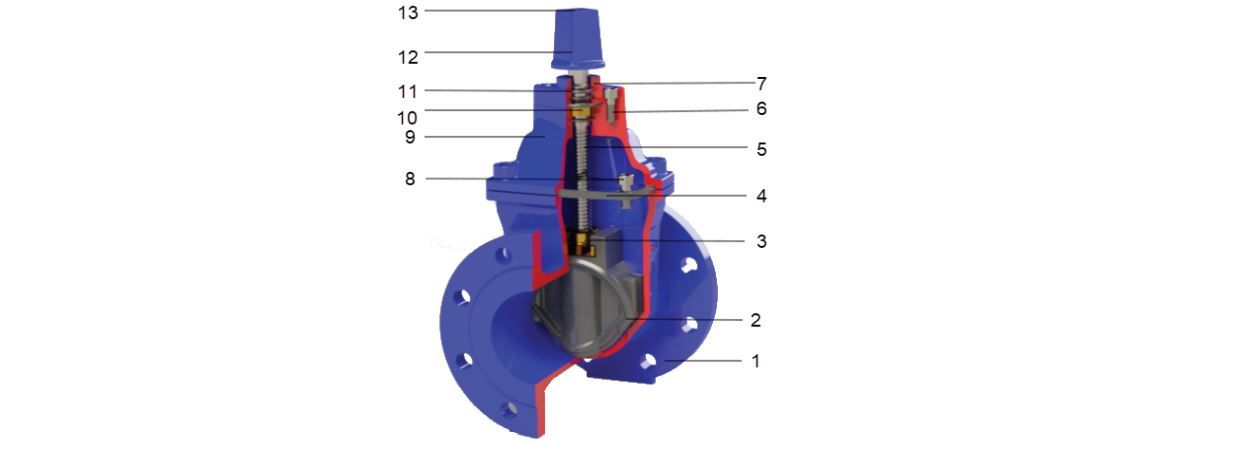

Van cổng ty chìm nắp chụp Robo được cấu tạo từ nhiều bộ phận chính, sử dụng vật liệu chất lượng cao, đảm bảo khả năng hoạt động ổn định và bền bỉ trong nhiều điều kiện môi trường.

Các vật liệu này đều có khả năng chống ăn mòn, chịu áp lực và nhiệt độ cao, giúp van hoạt động ổn định, kín khít và có tuổi thọ lâu dài trong các hệ thống cấp nước, thoát nước, PCCC và công nghiệp.

Kích thước van cổng ty chìm nắp chụp Robo

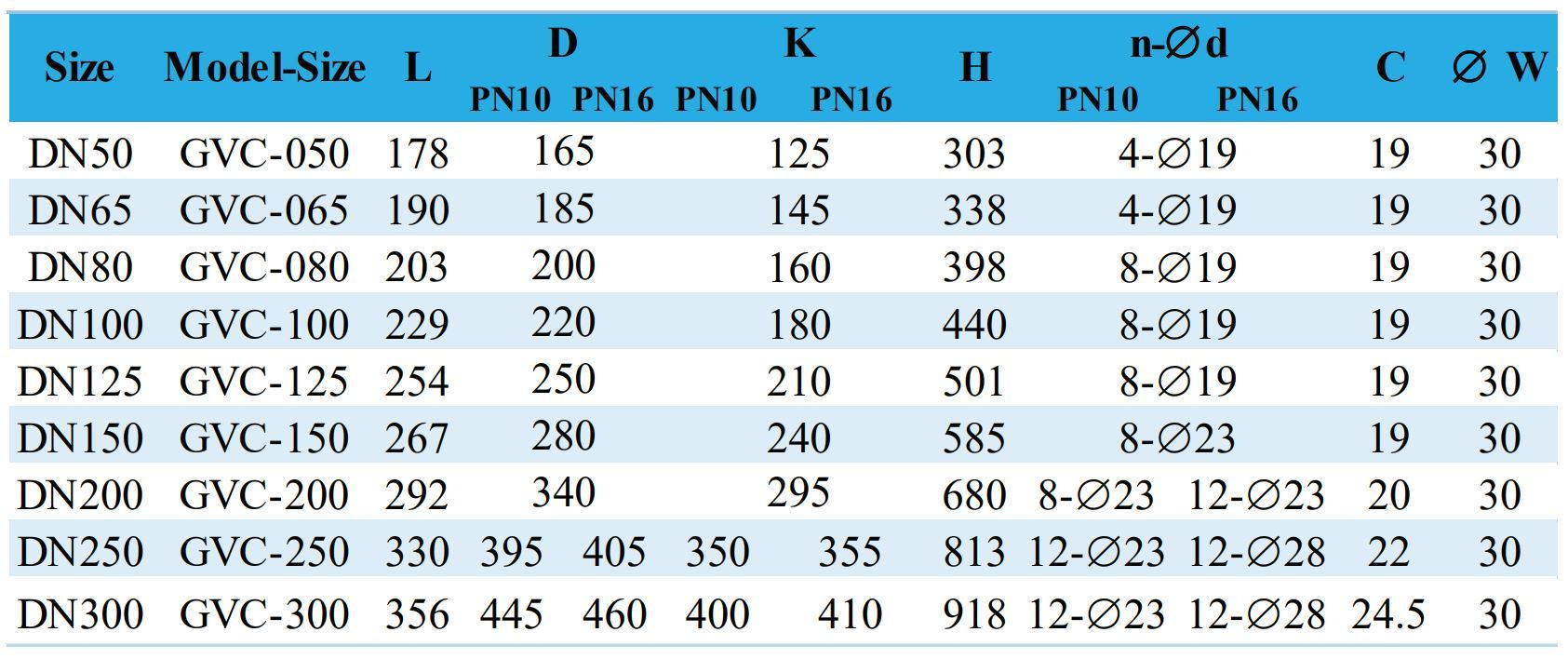

Dưới đây là bảng kích thước chi tiết theo từng model và tiêu chuẩn PN10/PN16, phù hợp với các hệ thống khác nhau:

Ghi chú:

• Kích thước mặt bích và lỗ bulông tuân thủ các tiêu chuẩn BS4504, DIN 2632, DIN 2633, phù hợp với hệ thống đường ống quốc tế.

• Van có nhiều kích thước lựa chọn từ DN50 đến DN300, đáp ứng đa dạng nhu cầu lắp đặt từ dân dụng đến công nghiệp nặng.

• Chiều cao (H) và chiều rộng tay quay (W) phù hợp cho cả điều khiển tay quay trực tiếp và qua trục nối dài.

Sơ đồ kết nối van cổng ty chìm nắp chụp Robo

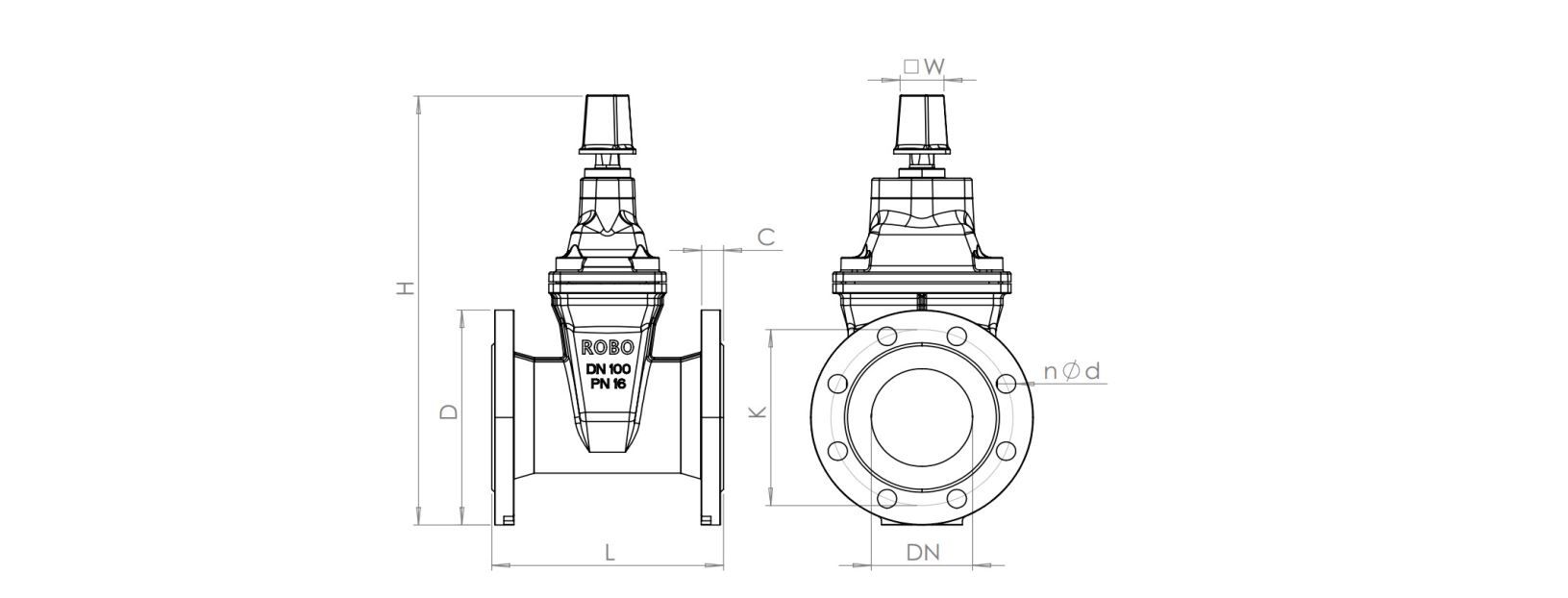

Sơ đồ kết nối van cổng ty chìm nắp chụp Robo thể hiện rõ cấu tạo và các kích thước tiêu chuẩn để lắp đặt van vào hệ thống đường ống. Van sử dụng kết nối mặt bích, phù hợp với tiêu chuẩn BS4504, DIN 2632, DIN 2633, đảm bảo độ kín và độ chắc chắn khi vận hành.

Chi tiết sơ đồ kết nối:

• Lắp đặt dạng mặt bích: Van được thiết kế hai mặt bích để liên kết với ống, giúp tháo lắp dễ dàng khi bảo trì hoặc thay thế.

• Lỗ bu lông (n-Φd): Số lượng và đường kính lỗ bu lông được tiêu chuẩn hóa theo từng kích cỡ DN.

Sơ đồ này đóng vai trò quan trọng trong việc xác định thông số kỹ thuật khi thiết kế bản vẽ thi công và triển khai lắp đặt van thực tế.

Thông tin đặt hàng van cổng ty chìm nắp chụp Robo

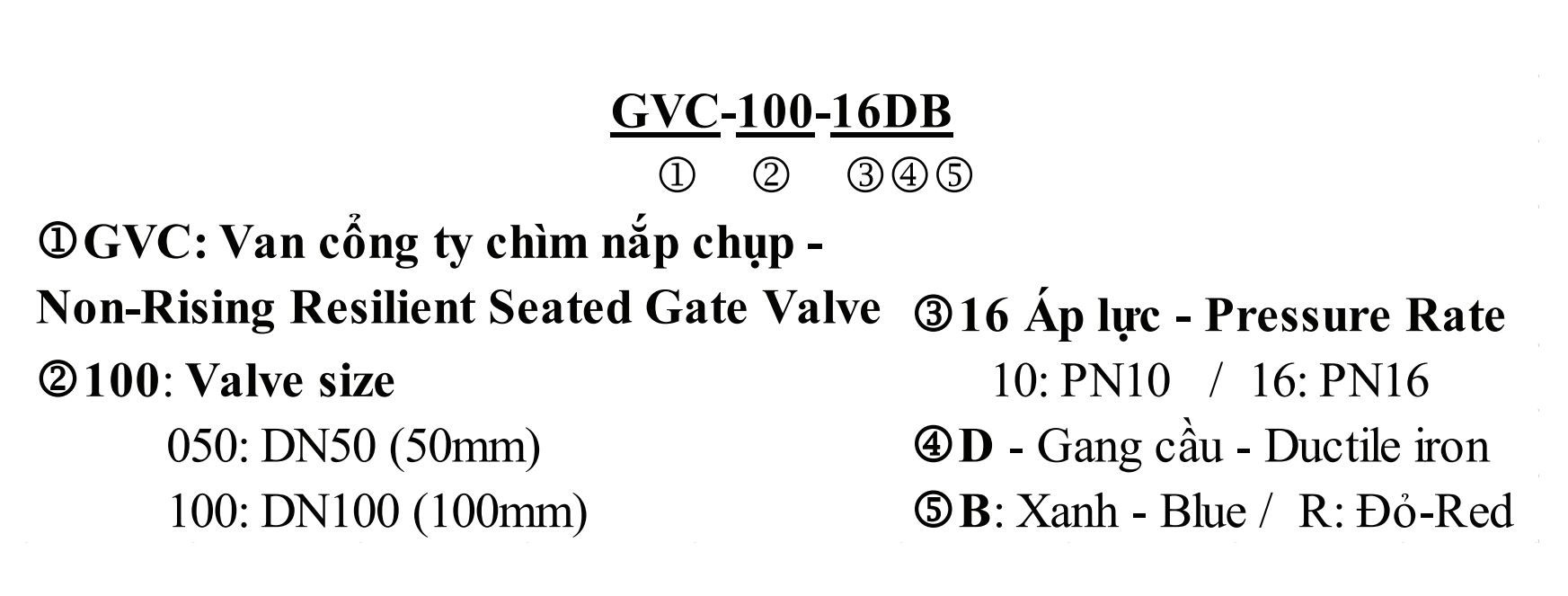

Khi đặt mua van cổng ty chìm nắp chụp Robo, khách hàng cần nắm rõ và cung cấp mã sản phẩm theo chuẩn GVC-XXX-XX để đảm bảo đúng chủng loại. Mỗi ký hiệu trong mã sản phẩm đều mang một ý nghĩa cụ thể.

Ví dụ:

GVC-100-16DB: Van cổng ty chìm DN100, áp suất PN16, thân van bằng gang cầu, sơn màu xanh dương.
