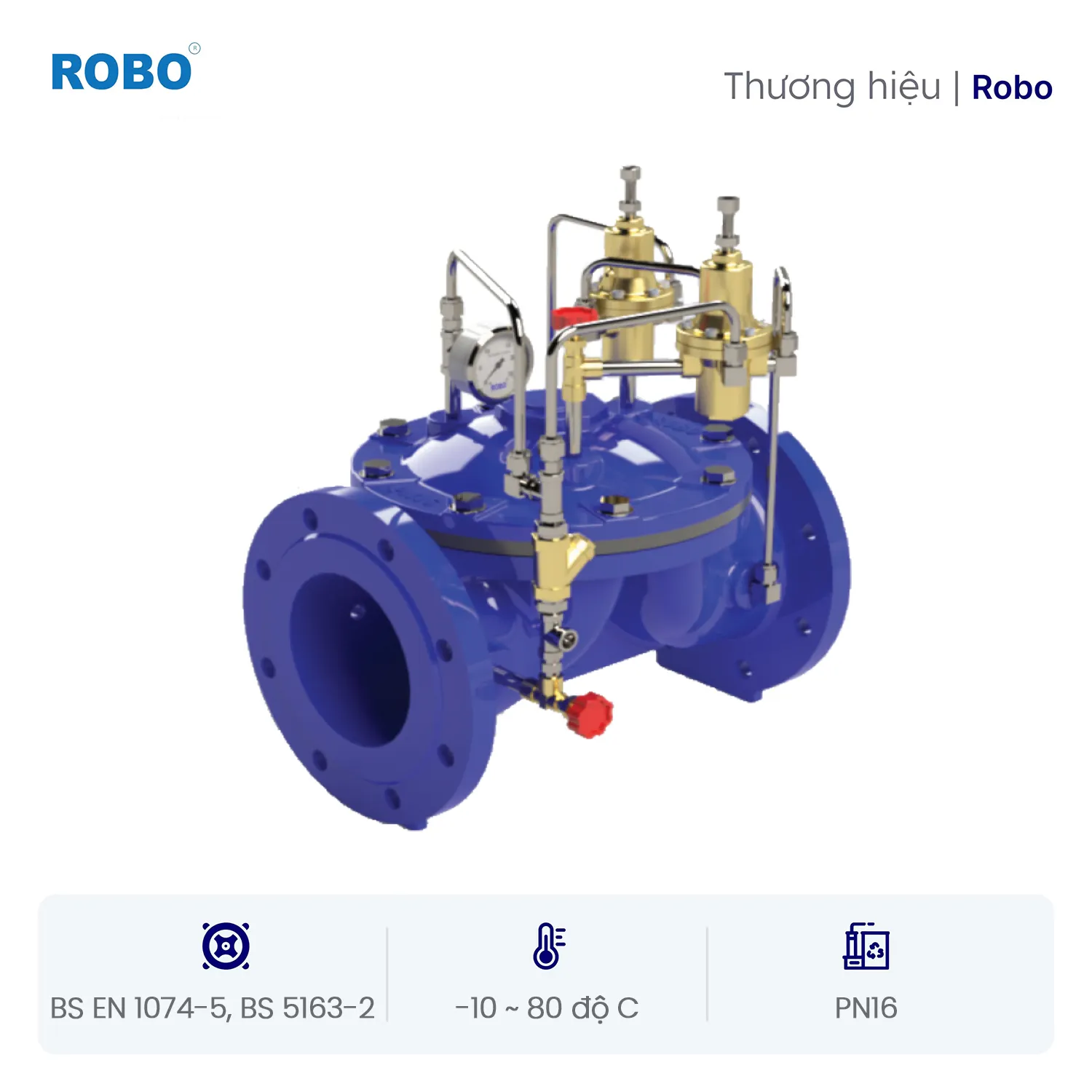

Van chống va Robo

Van chống va Robo là thiết bị chuyên dụng được lắp đặt trong hệ thống đường ống nhằm giảm thiểu hiện tượng búa nước (water hammer) – một trong những nguyên nhân gây hư hại nghiêm trọng đến hệ thống van, ống dẫn và thiết bị đầu cuối. Với thiết kế hiện đại theo tiêu chuẩn quốc tế, van chống va Robo là giải pháp an toàn và bền vững cho các hệ thống cấp thoát nước, công nghiệp và phòng cháy chữa cháy.

Ưu điểm nổi bật

• Hấp thụ hiệu quả sóng áp suất đột ngột do đóng/mở van nhanh.

• Tăng tuổi thọ cho toàn bộ hệ thống đường ống và thiết bị.

• Lắp đặt đơn giản, tương thích với nhiều tiêu chuẩn mặt bích khác nhau.

• Hoạt động ổn định trong nhiều điều kiện nhiệt độ và áp suất.

Thông số kỹ thuật van chống va Robo

• Design and Manufacture / Tiêu chuẩn thiết kế : BS EN 1074-5, BS 5163-2

• Face to Face / Tiêu chuẩn khoảng cách 2 mặt bích : ISO 5752, BS EN 558-1

• Connection End / Kiểu kết nối : BS4504, DIN2632, DIN2633, ASME B16.42

• Pressure rating / Áp suất làm việc : PN16

• Working temp / Nhiệt độ làm việc : -10 ~ 80◦C

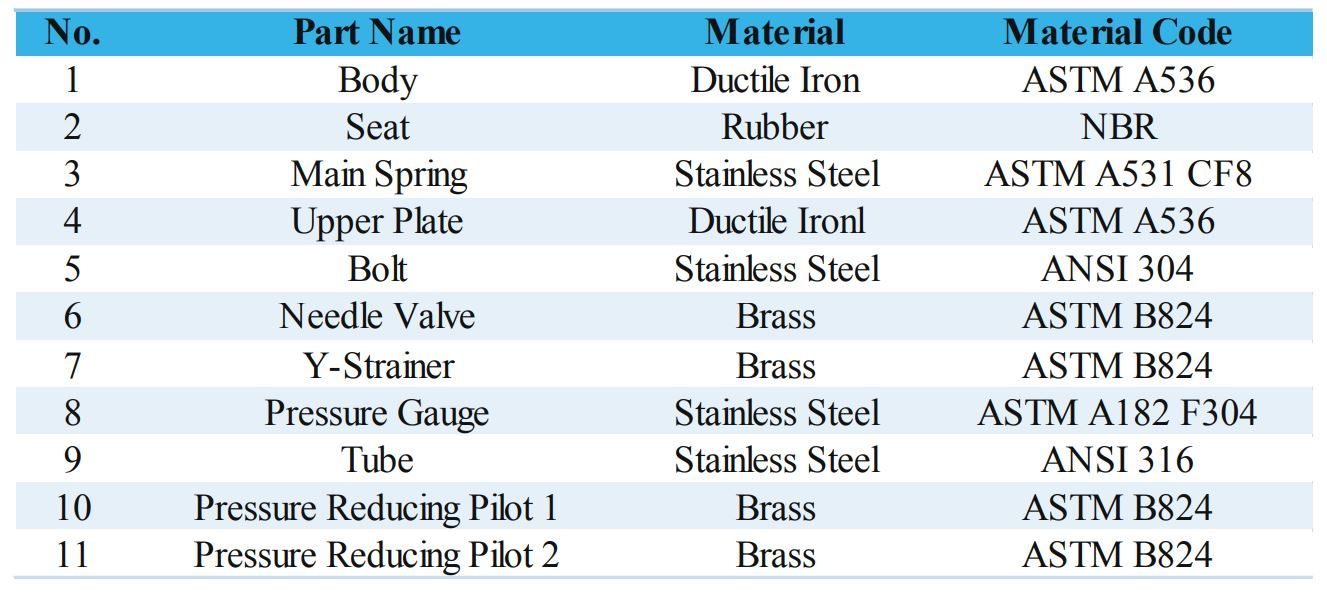

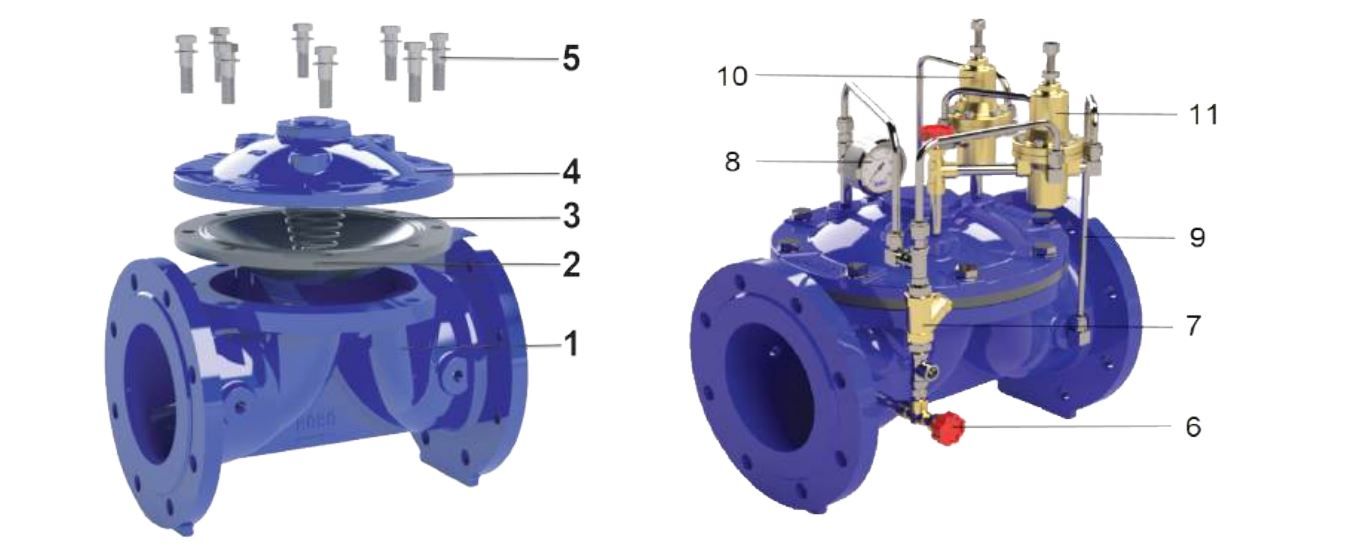

Danh sách các bộ phận và vật liệu van chống va Robo

Van chống va Robo được cấu tạo từ nhiều bộ phận chất lượng cao, đảm bảo độ bền, khả năng hoạt động ổn định và thích nghi tốt với nhiều môi trường làm việc. Dưới đây là bảng liệt kê các bộ phận chính cùng vật liệu chế tạo tương ứng:

Nhờ sử dụng các vật liệu chất lượng cao như gang dẻo, inox và đồng thau theo các tiêu chuẩn quốc tế (ASTM, ANSI), van chống va Robo đảm bảo khả năng vận hành tin cậy, chống ăn mòn và tuổi thọ lâu dài. Đây là lựa chọn tối ưu cho các hệ thống cấp nước, phòng cháy chữa cháy và công nghiệp cần sự ổn định và an toàn cao.

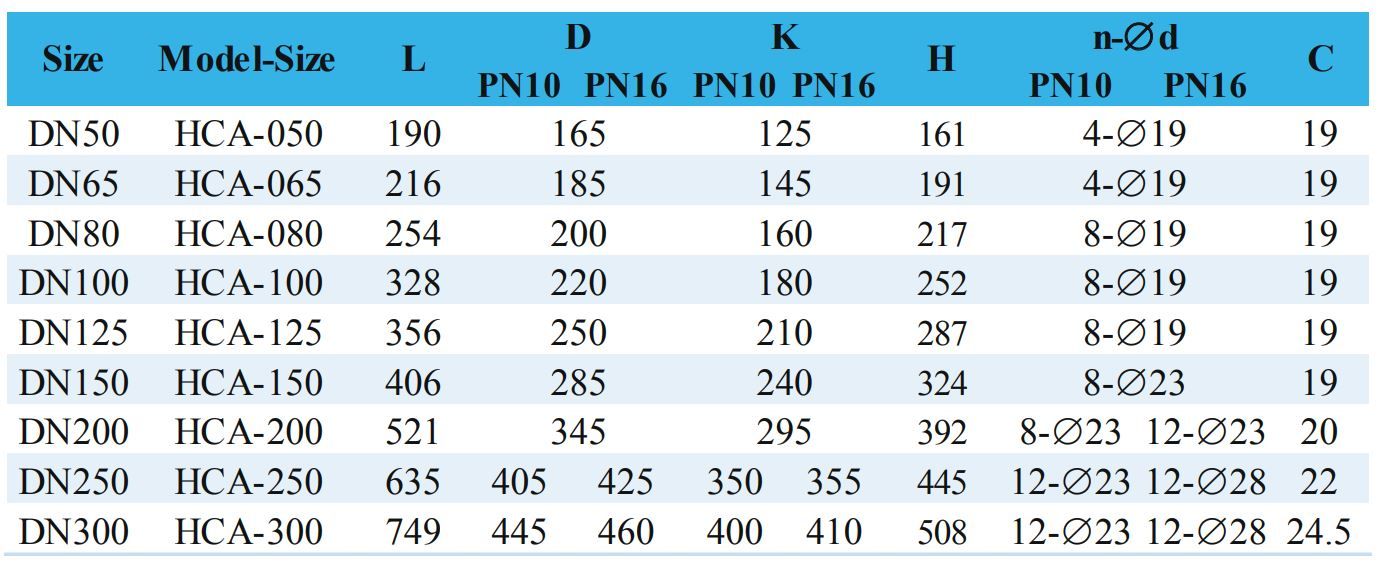

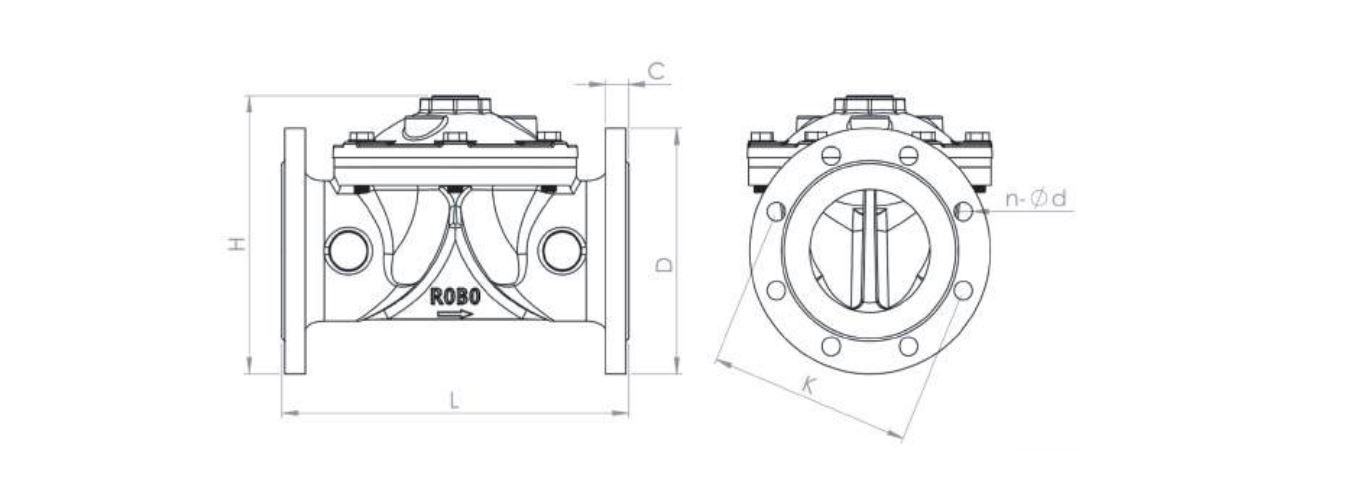

Kích thước van chống va Robo

Van chống va Robo được sản xuất với nhiều kích thước khác nhau từ DN50 đến DN300, phù hợp với đa dạng đường kính ống và nhu cầu sử dụng trong hệ thống cấp thoát nước, công nghiệp và PCCC. Dưới đây là thông số kích thước chi tiết:

Với thiết kế theo tiêu chuẩn PN10 và PN16, van có thể đáp ứng linh hoạt các yêu cầu kỹ thuật khác nhau, đảm bảo kết nối chính xác và kín khít với mặt bích hệ thống đường ống.

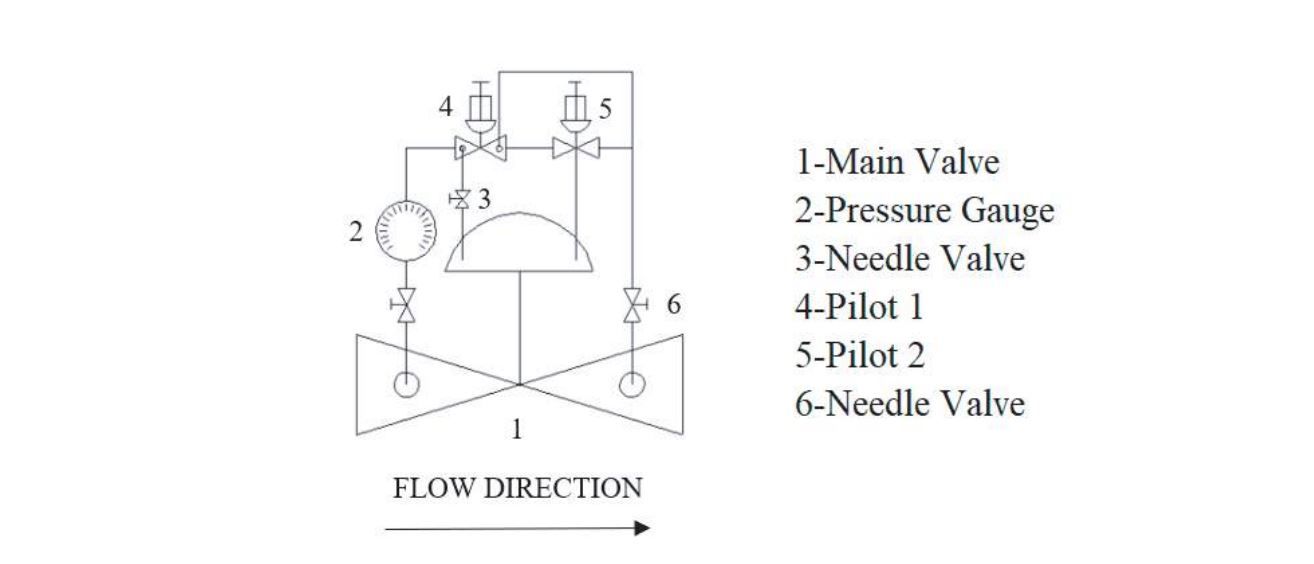

Sơ đồ kết nối ống của van chống va Robo

Sơ đồ kết nối van chống va Robo cho thấy cấu trúc rõ ràng và logic trong việc bố trí các bộ phận điều khiển và kiểm soát áp suất. Bao gồm:

• Main Valve (van chính) – điều khiển dòng chảy chính trong hệ thống.

• Pressure Gauge (đồng hồ đo áp) – giúp theo dõi áp suất tại đầu vào và đầu ra.

• Needle Valve (van kim) – điều chỉnh lưu lượng chính xác, đóng vai trò ổn định hệ thống.

• Pilot 1 và Pilot 2 – là các van điều áp phụ giúp kiểm soát áp lực một cách chính xác.

• Tube và phụ kiện nối – giúp dẫn dòng áp lực từ vị trí đo đến các van điều chỉnh.

Sơ đồ thể hiện rõ hướng dòng chảy (Flow Direction), đảm bảo người sử dụng dễ dàng lắp đặt đúng kỹ thuật và duy trì hiệu quả vận hành tối ưu.

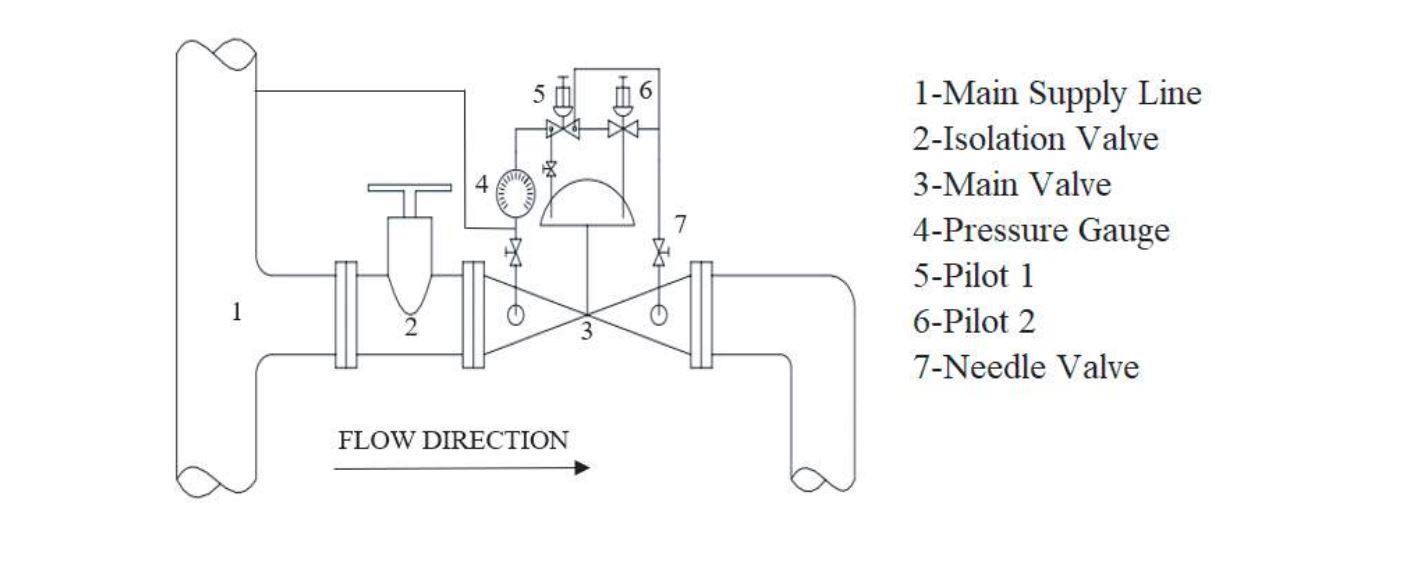

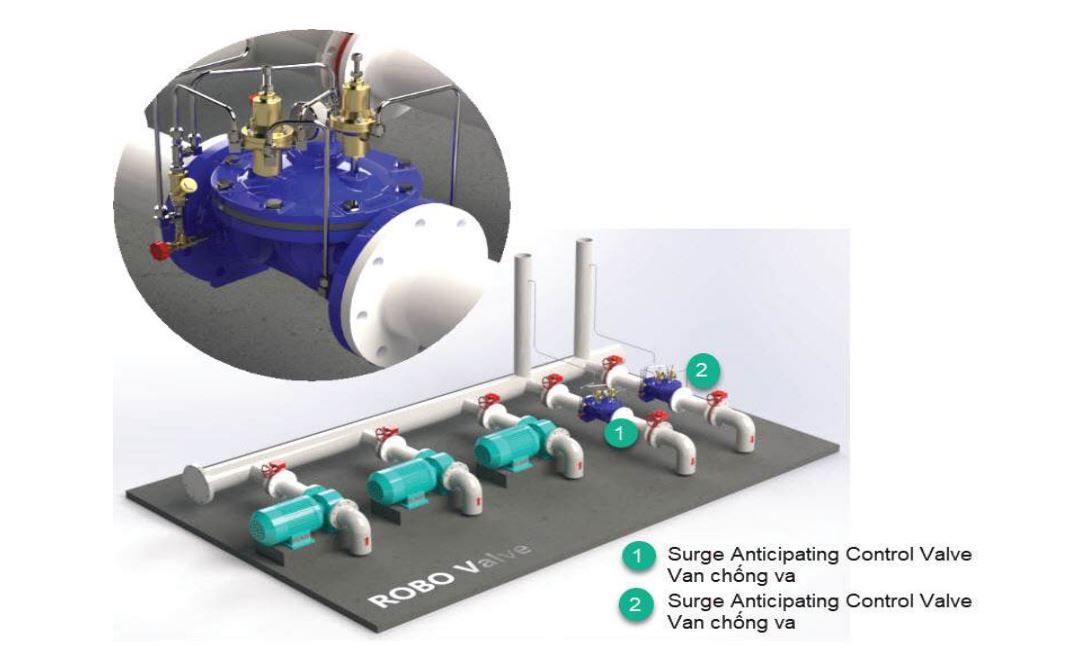

Lắp đặt điển hình van chống va Robo

Van chống va Robo được lắp đặt trong hệ thống cấp nước chính với mục tiêu bảo vệ hệ thống đường ống khỏi hiện tượng búa nước (surge).

Việc lắp đặt đúng theo sơ đồ đảm bảo van hoạt động hiệu quả, giúp giảm thiểu tối đa hiện tượng sốc áp, tăng tuổi thọ thiết bị và hệ thống.

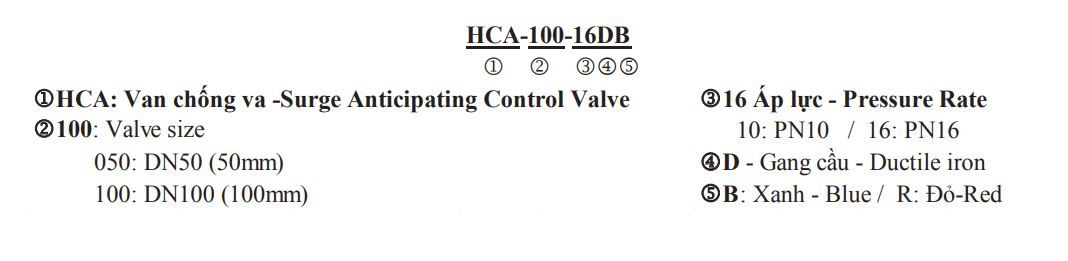

Thông tin đặt hàng van chống va Robo

Khi đặt hàng van chống va Robo, khách hàng cần chỉ định đầy đủ các thông số theo mã sản phẩm để đảm bảo đúng yêu cầu kỹ thuật. Cấu trúc mã đặt hàng như sau:

Tùy theo hệ thống sử dụng và yêu cầu kỹ thuật, khách hàng có thể lựa chọn các kích thước khác nhau từ DN50 đến DN300, với mức áp suất PN10 hoặc PN16, và màu sơn phù hợp.
