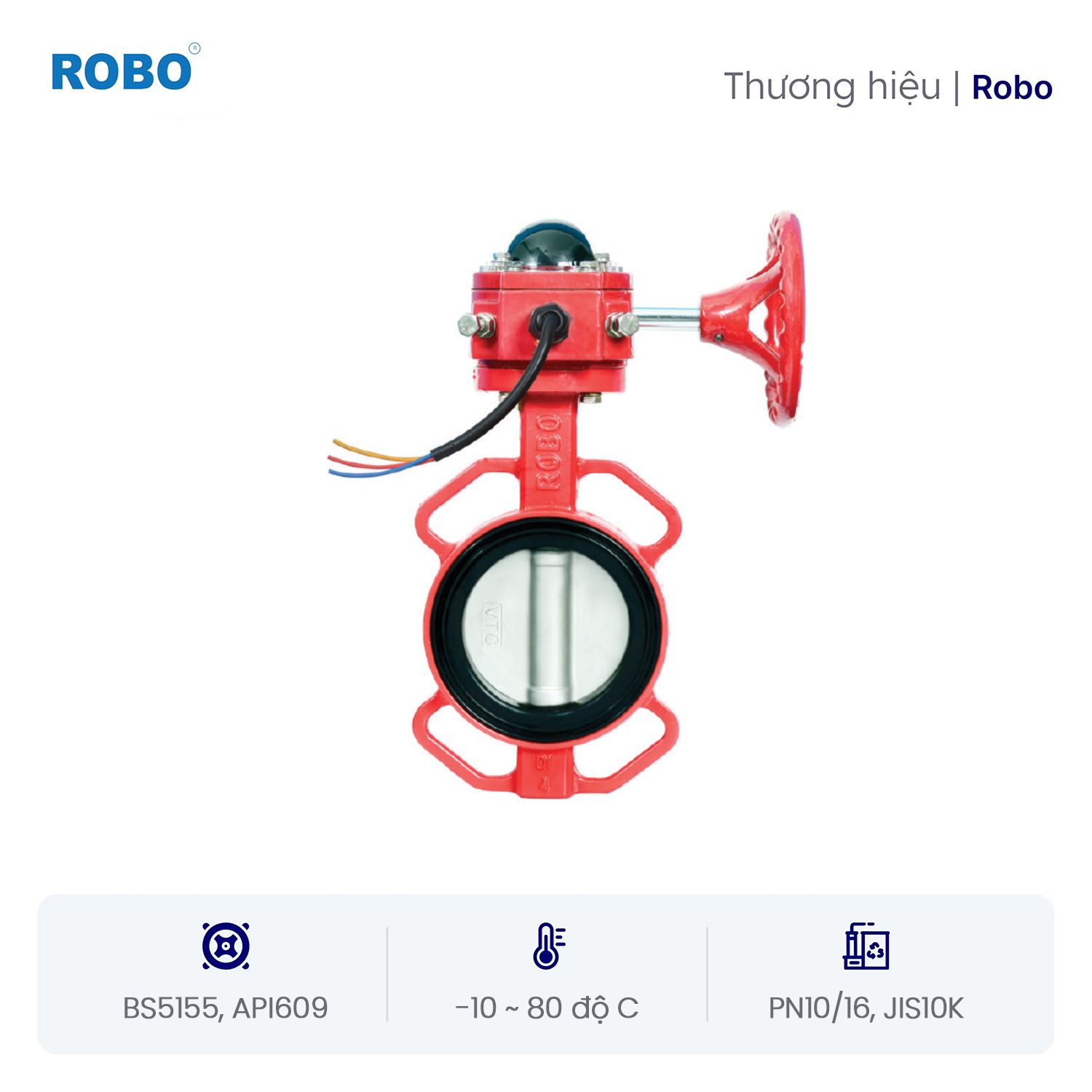

Van bướm tín hiệu Robo

Van bướm tín hiệu Robo là thiết bị điều khiển dòng chảy chất lỏng chuyên dụng, tích hợp công tắc giám sát tín hiệu (signal switch) nhằm giám sát trạng thái đóng/mở của van. Sản phẩm được thiết kế theo các tiêu chuẩn quốc tế nghiêm ngặt như BS5155, API609, đảm bảo độ tin cậy cao trong các hệ thống cấp thoát nước, PCCC, HVAC, công nghiệp chế biến, dầu khí và môi trường.

Đây là lựa chọn lý tưởng cho các công trình yêu cầu kiểm soát lưu lượng chính xác, an toàn, dễ giám sát từ xa, đặc biệt phù hợp với các hệ thống tự động hóa hoặc tích hợp BMS.

Ưu điểm nổi bật của van bướm tín hiệu Robo

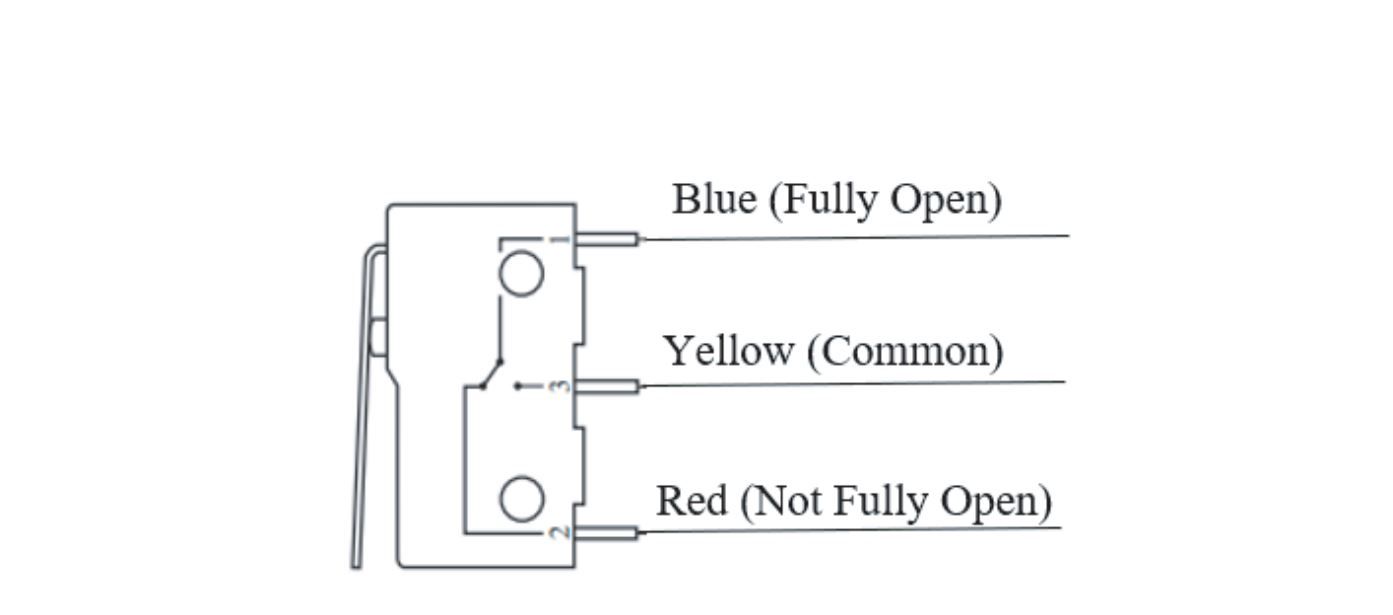

• Tích hợp công tắc tín hiệu giám sát: Giúp người vận hành nhận biết trạng thái đóng/mở của van từ trung tâm điều khiển.

• Thiết kế theo tiêu chuẩn quốc tế: Đảm bảo độ tin cậy, lắp đặt đồng bộ với nhiều hệ thống đường ống khác nhau.

• Khả năng chịu áp tốt: Hoạt động ổn định ở áp suất PN10/16 hoặc JIS10K.

• Vận hành dễ dàng – tiết kiệm chi phí bảo trì: Thiết kế dạng tay gạt hoặc tay quay, phù hợp cả vận hành thủ công và tự động.

• Chống ăn mòn – tuổi thọ cao: Lớp sơn epoxy và vật liệu chất lượng cao giúp van hoạt động bền bỉ trong nhiều môi trường khác nhau.

• Lắp đặt linh hoạt: Tương thích với các tiêu chuẩn mặt bích phổ biến như BS4504, DIN2632, JIS B2220, ASME B16.42.

Thông số kỹ thuật van bướm tín hiệu Robo

• Design and Manufacture / Tiêu chuẩn thiết kế : BS5155, API609

• Face to Face / Tiêu chuẩn khoảng cách 2 mặt bích : ISO 5752, BS EN 558-1

• Connection End / Kiểu kết nối : BS4504, DIN2632, JIS B2220, ASME B16.42

• Pressure rating / Áp suất làm việc : PN10/16, JIS10K

• Working temp / Nhiệt độ làm việc : -10 ~ 80◦C

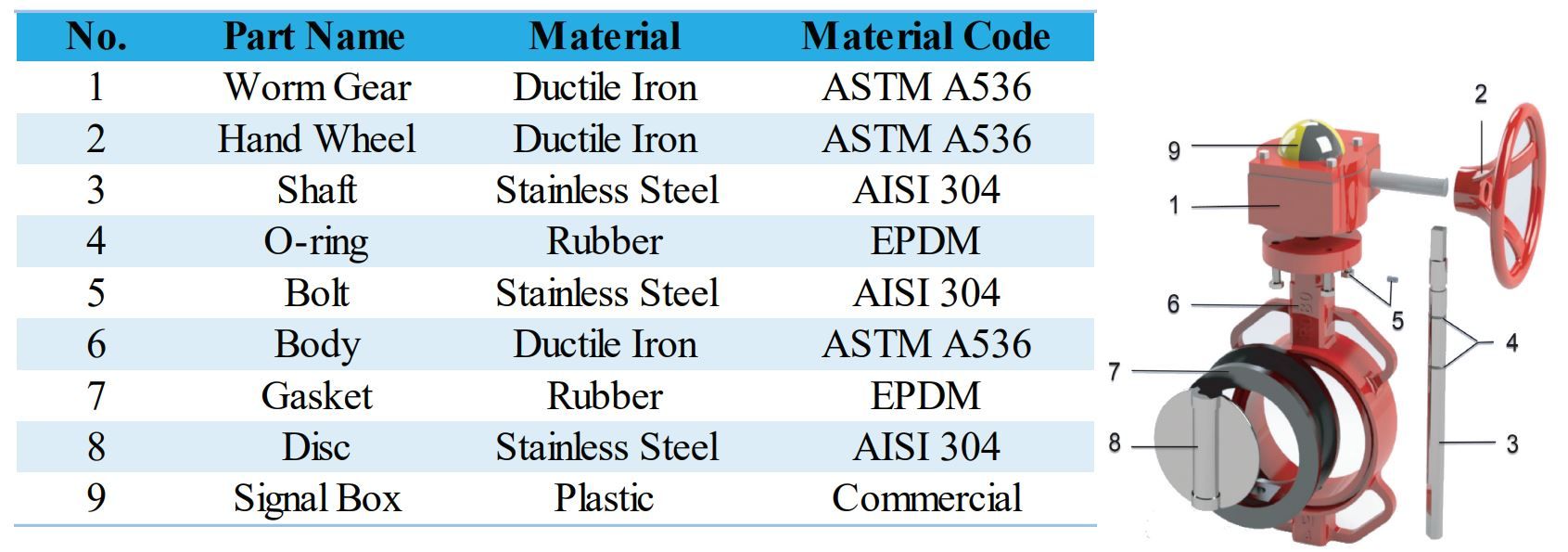

Danh sách các bộ phận và vật liệu van bướm tín hiệu Robo

Van bướm tín hiệu Robo được cấu tạo từ nhiều bộ phận chất lượng cao, đảm bảo hiệu suất và độ bền tối ưu trong môi trường công nghiệp. Dưới đây là bảng chi tiết các bộ phận chính cùng vật liệu chế tạo:

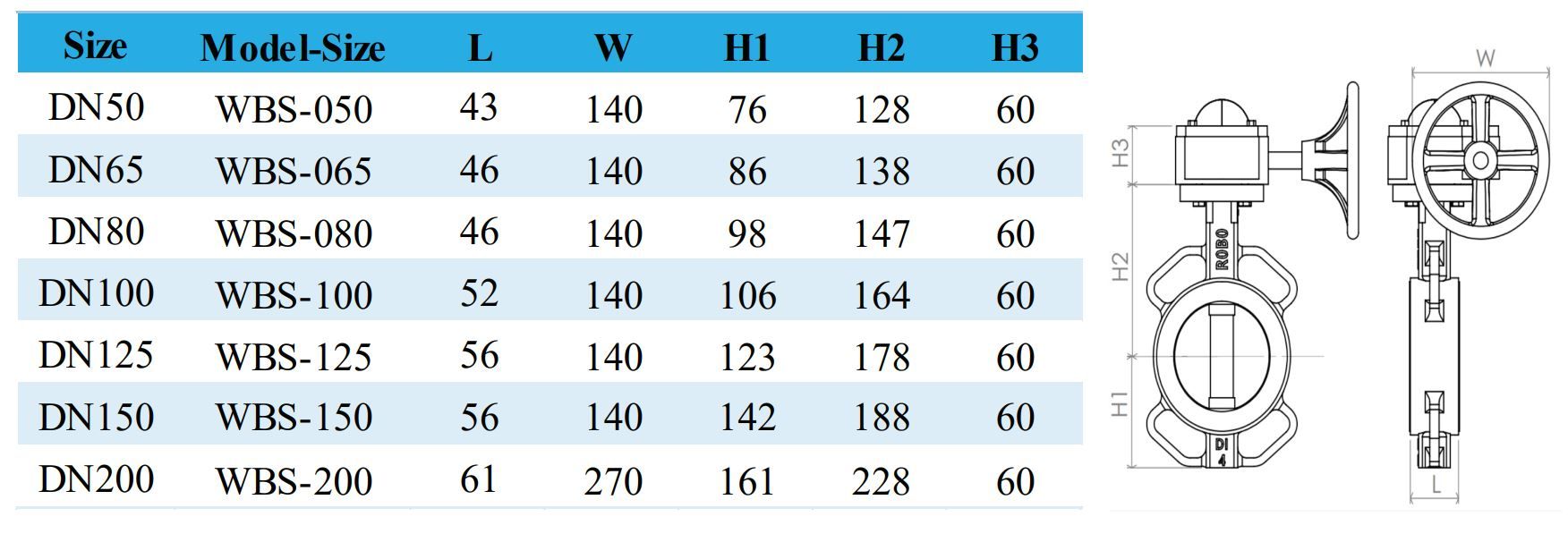

Kích thước van bướm tín hiệu Robo

Kích thước của van bướm tín hiệu Robo được thiết kế đa dạng, phù hợp với nhiều kích cỡ đường ống. Dưới đây là bảng kích thước chi tiết theo từng model:

Thông số kích thước chính xác giúp kỹ sư thiết kế và lắp đặt dễ dàng trong các hệ thống đường ống, đặc biệt là khi tích hợp với tủ điều khiển hoặc hệ thống PCCC yêu cầu không gian cụ thể.

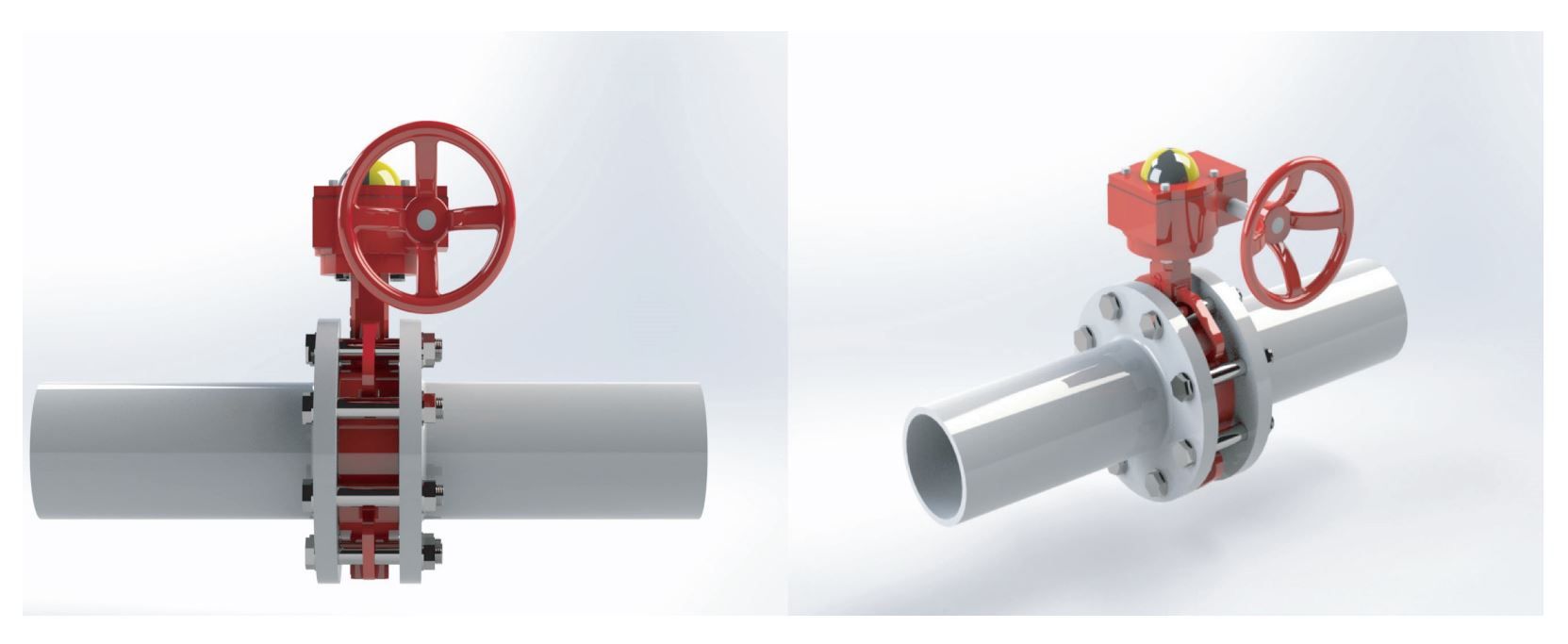

Lắp đặt van bướm tín hiệu Robo

Việc lắp đặt van bướm tín hiệu Robo đóng vai trò rất quan trọng trong việc đảm bảo khả năng vận hành chính xác và an toàn của hệ thống. Van được thiết kế để lắp đặt trực tiếp vào đường ống với kiểu kết nối mặt bích phổ biến, giúp quá trình thi công nhanh chóng và hiệu quả.

Hướng dẫn lắp đặt cơ bản:

• Bước 1: Xác định đúng chiều dòng chảy và vị trí lắp đặt trên đường ống.

• Bước 2: Căn chỉnh mặt bích hai bên đường ống sao cho đồng tâm với thân van.

• Bước 3: Lắp van vào giữa hai mặt bích, đảm bảo đĩa van ở vị trí mở nhẹ để tránh kẹt đĩa.

• Bước 4: Siết đều bu lông theo hình chữ X để đảm bảo lực phân bổ đều, tránh rò rỉ.

• Bước 5: Kết nối hộp tín hiệu với hệ thống điều khiển (nếu có), và kiểm tra hoạt động đóng/mở bằng tay quay.

• Bước 6: Tiến hành vận hành thử nghiệm và kiểm tra tín hiệu từ hộp giám sát.

Lưu ý:

• Không siết quá chặt bu lông gây biến dạng gioăng hoặc thân van.

• Đảm bảo đĩa van không bị cọ sát vào mặt trong đường ống.

• Kiểm tra tín hiệu hiển thị trên hộp tín hiệu để xác định trạng thái mở/đóng.

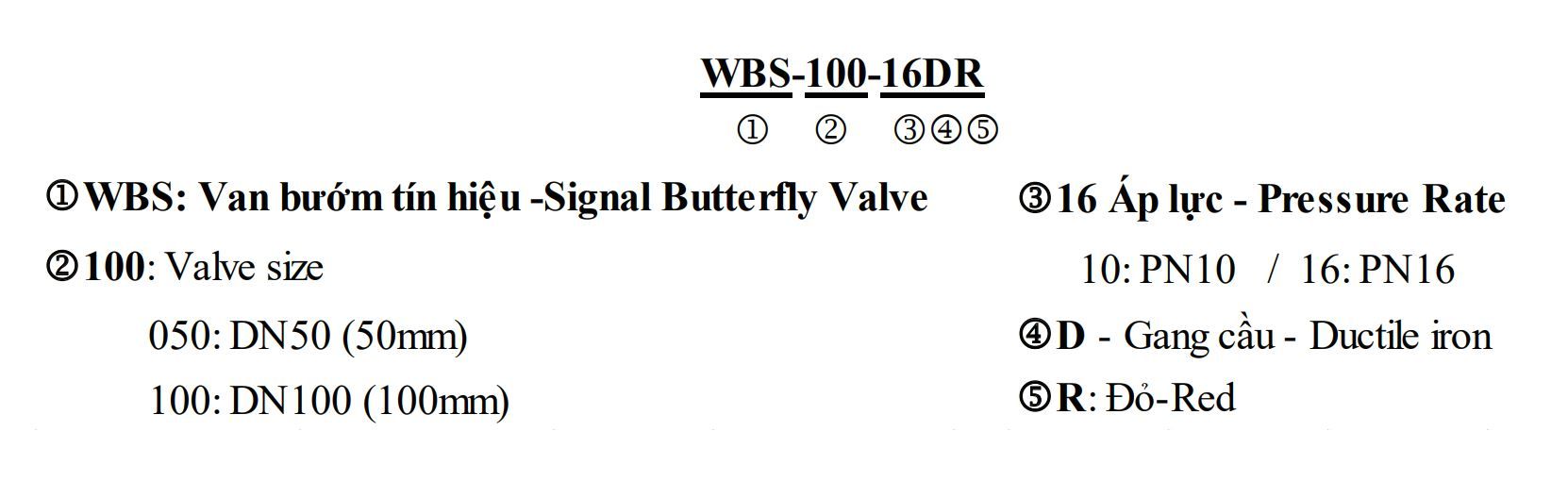

Thông tin đặt hàng van bướm tín hiệu Robo

Để thuận tiện cho việc đặt hàng, van bướm tín hiệu Robo được mã hóa theo cấu trúc cụ thể giúp nhận biết đầy đủ thông tin về loại van, kích cỡ, áp lực và vật liệu.

Cần xác định rõkích cỡ đường ống (DN), áp lực làm việc (PN10/PN16), vật liệu thân van, và màu sắc yêu cầu.

Ví dụ: Khi bạn cần van DN100, áp lực PN16, thân gang cầu, sơn đỏ → Mã sản phẩm: WBS-100-16DR
