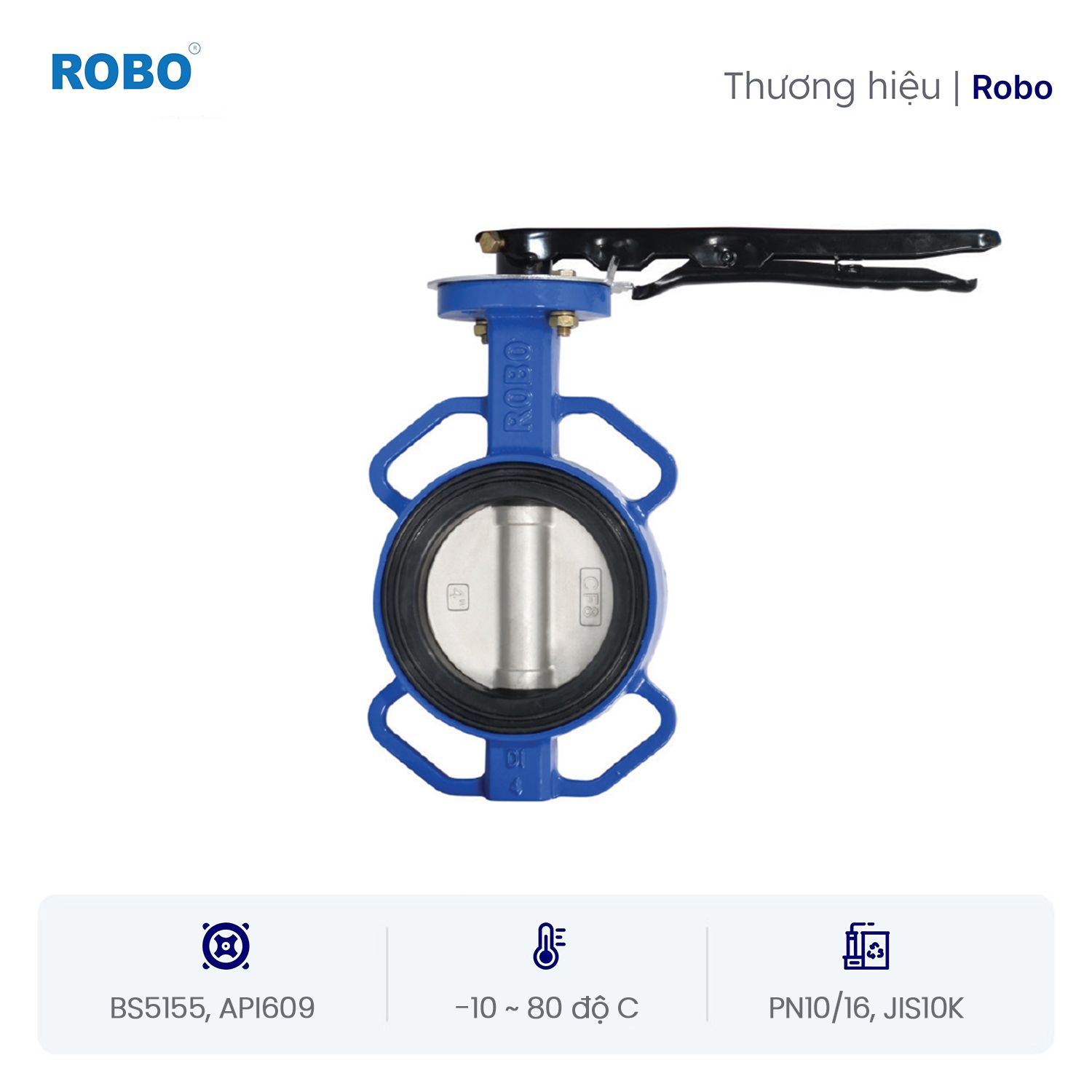

Van bướm tay gạt Robo

Với thiết kế bền bỉ, hiện đại, đảm bảo hiệu suất ổn định và an toàn.

Mã sản phẩm:

WBL

Thương hiệu:

Robo

Xuất xứ:

Việt Nam

Bảo hành:

12 tháng trên toàn quốc

Tư vấn miễn phí

Giải đáp mọi thắc mắc của khách hàng.

Thanh toán linh hoạt

Thanh toán tiền mặt hoặc chuyển khoản

Thông tin sản phẩm

Van bướm tay gạt Robo là dòng van công nghiệp được thiết kế để điều tiết hoặc đóng mở dòng chảy chất lỏng trong hệ thống đường ống. Với thiết kế tay gạt đơn giản, dễ vận hành và kết cấu chắc chắn, van phù hợp sử dụng trong nhiều ngành công nghiệp như cấp thoát nước, xử lý nước thải, hệ thống HVAC, công nghiệp thực phẩm, hóa chất nhẹ và nhiều lĩnh vực khác.

Ưu điểm nổi bật của van bướm tay gạt Robo

  • Thiết kế tay gạt tiện lợi: Cần gạt cơ học đơn giản giúp đóng/mở nhanh chóng, dễ thao tác bằng tay, không cần thiết bị phụ trợ.
  • Cấu trúc nhỏ gọn, tiết kiệm không gian: Van có thiết kế wafer mỏng, phù hợp với các hệ thống đường ống có không gian hạn chế.
  • Độ kín cao – chống rò rỉ hiệu quả: Đĩa van ép sát vào gioăng cao su khi đóng, tạo độ kín tốt, giảm nguy cơ rò rỉ lưu chất.
  • Độ bền vượt trội: Chất liệu cấu thành van được chọn lọc kỹ lưỡng, chống ăn mòn và chịu áp lực tốt trong thời gian dài sử dụng.

Thông số kỹ thuật van bướm tay gạt Robo

  • Design and Manufacture / Tiêu chuẩn thiết kế : BS5155, API609
  • Face to Face / Tiêu chuẩn khoảng cách 2 mặt bích : ISO 5752, BS EN 558-1
  • Connection End / Kiểu kết nối : BS4504, DIN2632, JIS B2220, ASME B16.42
  • Pressure rating / Áp suất làm việc : PN10/16, JIS10K
  • Working temp / Nhiệt độ làm việc : -10 ~ 80◦C

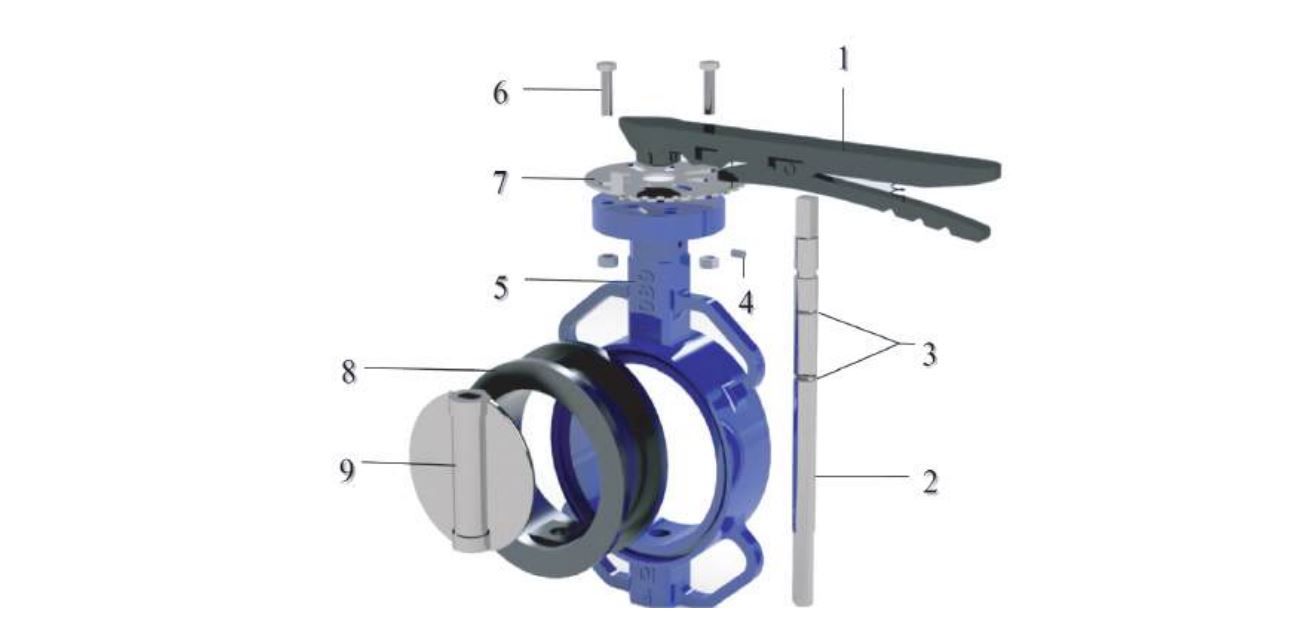

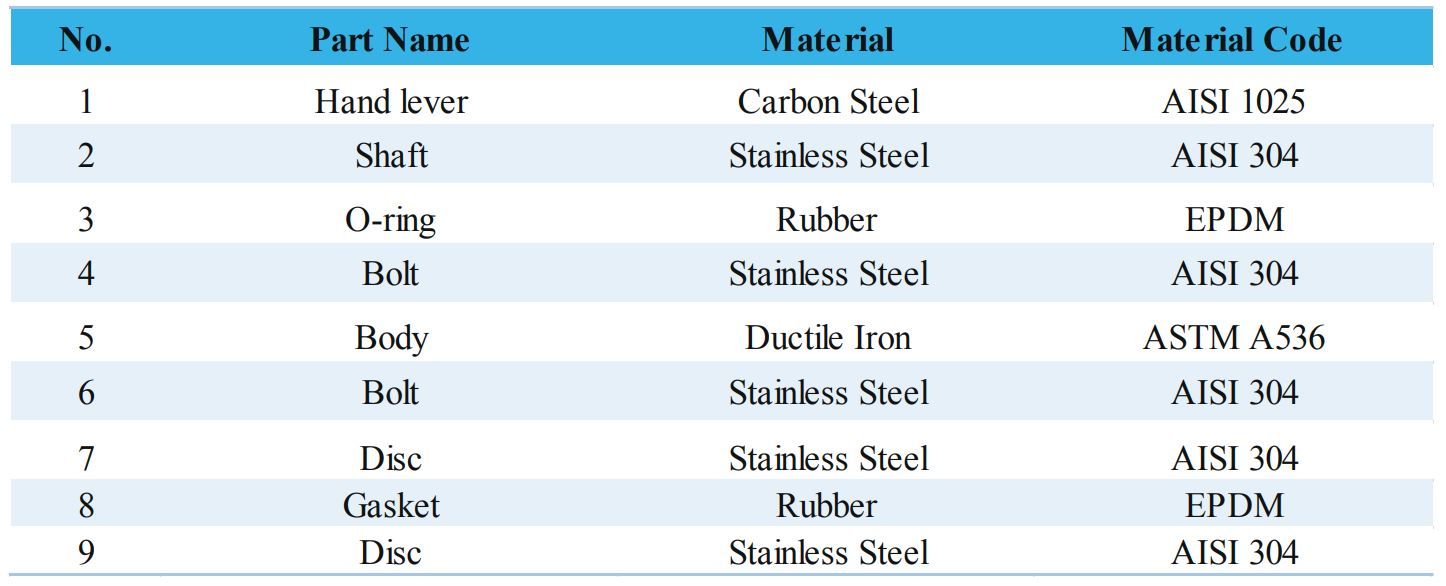

Danh sách các bộ phận và vật liệu van bướm tay gạt Robo

Van bướm tay gạt Robo được cấu tạo từ nhiều bộ phận cơ khí chính xác, đảm bảo hoạt động ổn định và độ bền cao trong môi trường công nghiệp. Dưới đây là danh sách chi tiết các bộ phận và vật liệu cấu thành:

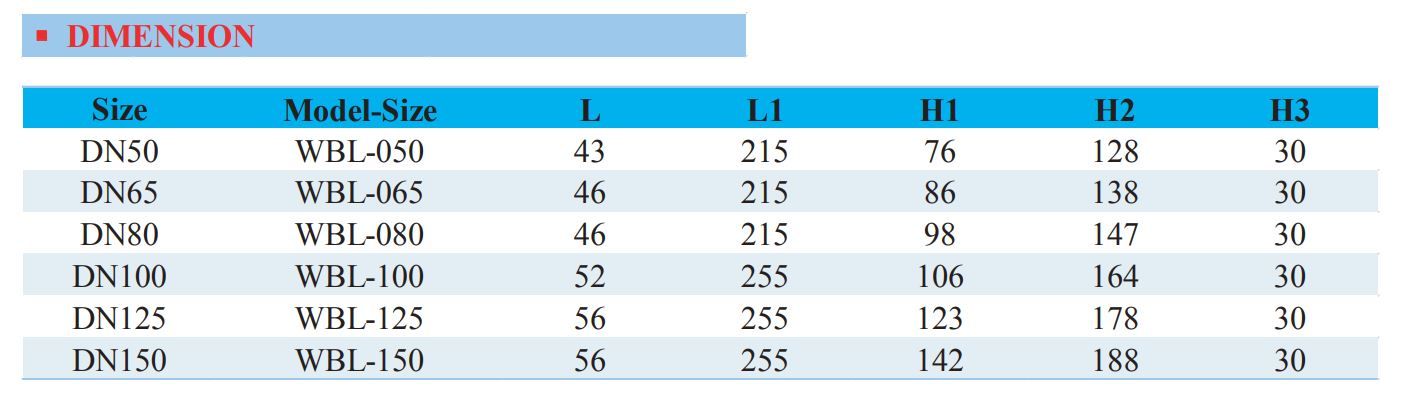

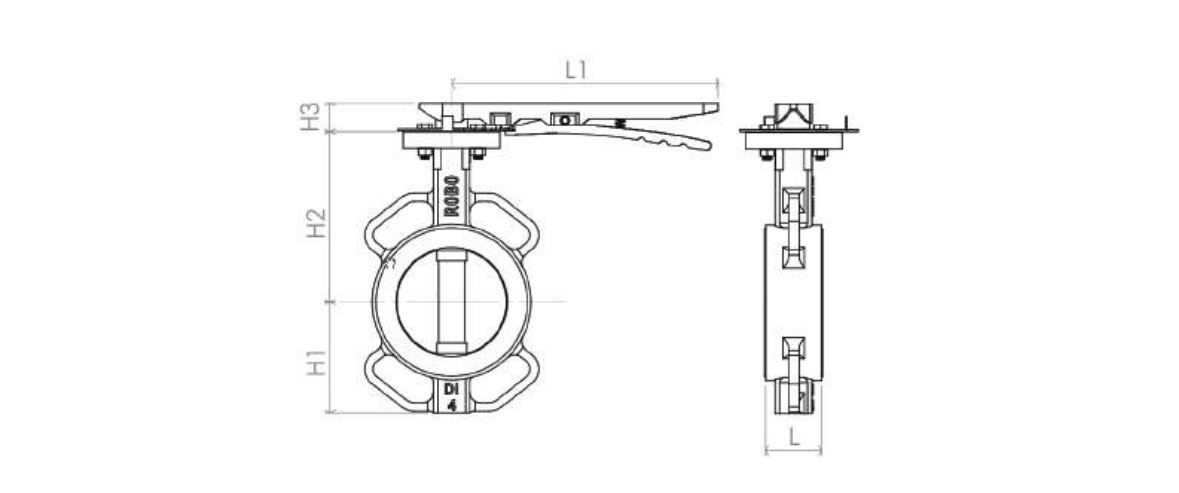

Kích thước van bướm tay gạt Robo

Kích thước van bướm tay gạt Robo được thiết kế phù hợp với nhiều đường ống tiêu chuẩn DN50 đến DN150. Dưới đây là bảng thông số chi tiết:

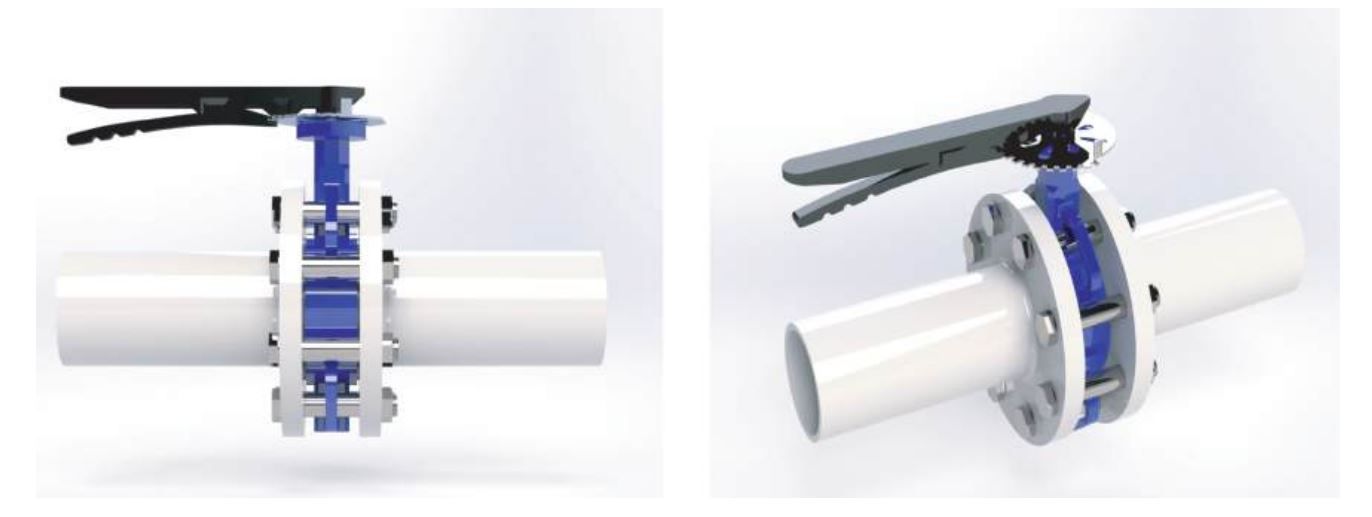

Lắp đặt van bướm tay gạt Robo

Van bướm tay gạt Robo có thiết kế dạng Wafer – một dạng thiết kế phổ biến cho phép lắp kẹp giữa hai mặt bích của đường ống, giúp tiết kiệm không gian và thuận tiện trong quá trình bảo trì, thay thế.

Hướng dẫn lắp đặt cơ bản:

  • Chuẩn bị mặt bích hai đầu ống: Đảm bảo mặt bích sạch, phẳng và đúng tiêu chuẩn kết nối (BS4504, JIS B2220, DIN2632, ASME B16.42).
  • Đặt van vào giữa hai mặt bích: Căn chỉnh trục van nằm đúng tâm và thẳng đứng để đảm bảo đĩa van không bị kẹt khi đóng/mở.
  • Siết bu lông đều: Dùng bu lông theo tiêu chuẩn và siết đều lực quanh các lỗ mặt bích để van được cố định chắc chắn và đồng đều, tránh rò rỉ.
  • Kiểm tra thao tác tay gạt: Trước khi đưa vào vận hành, xoay cần gạt để đảm bảo đĩa van xoay tự do, không va chạm hoặc cọ xát với đường ống.
  • Vận hành thử: Đưa hệ thống vào chạy thử và quan sát độ kín cũng như hành trình đóng/mở của van.

Lưu ý:

  • Không siết quá chặt bu lông vì có thể làm biến dạng thân van.
  • Không được để đĩa van ở trạng thái đóng hoàn toàn trong lúc siết lắp, nên mở 5–10° để bảo vệ đĩa.

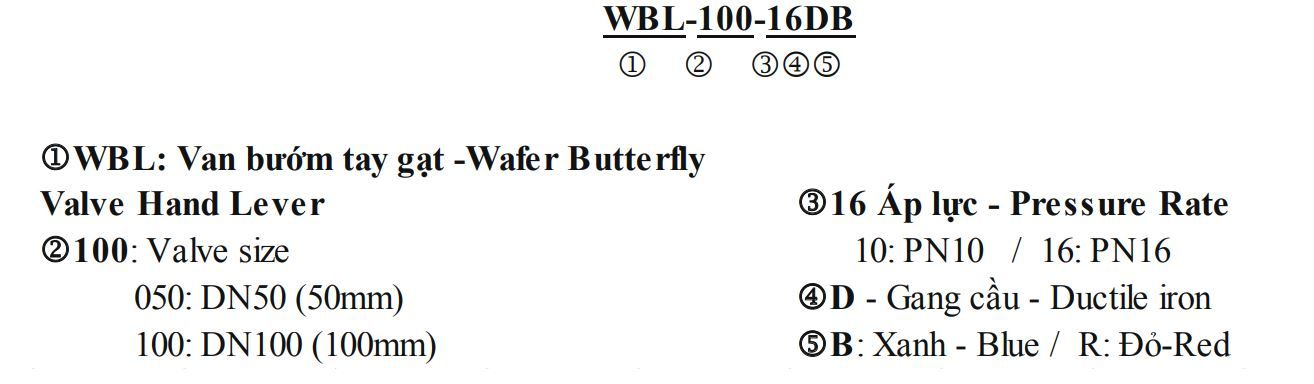

Thông tin đặt hàng van bướm tay gạt Robo

Khi đặt mua van bướm tay gạt Robo, bạn có thể dựa vào mã sản phẩm để xác định chính xác cấu hình van theo nhu cầu. Ví dụ với mã:

Van bướm tay gạt Robo dễ lắp đặt, dễ sử dụng và có thể đặt hàng theo mã sản phẩm cụ thể để phù hợp với hệ thống đường ống và yêu cầu kỹ thuật của bạn. Sản phẩm được tối ưu hóa cho việc vận hành thủ công đơn giản, độ kín cao, phù hợp cho cả công trình dân dụng và công nghiệp.
