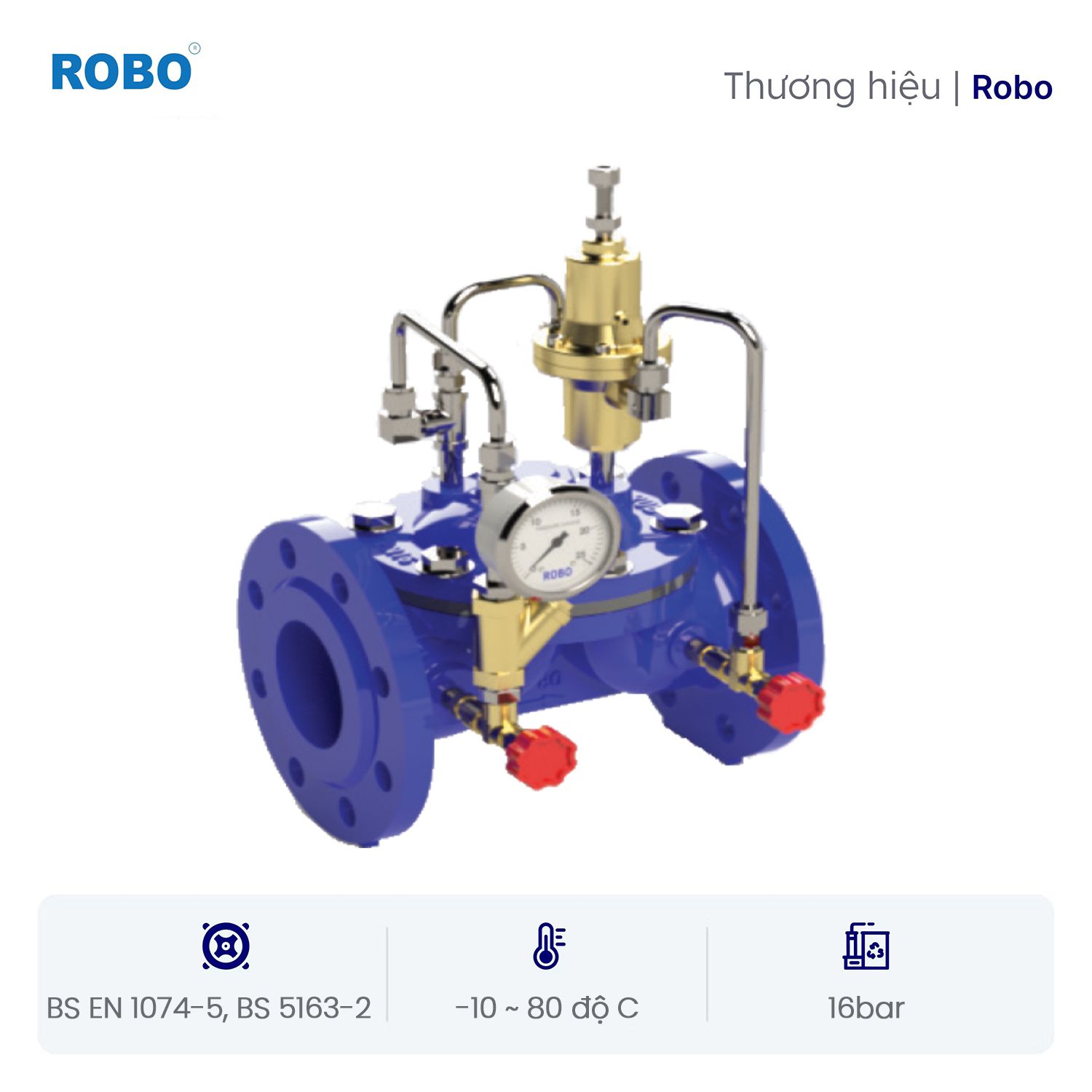

Van an toàn Robo

Van an toàn Robo là thiết bị không thể thiếu trong các hệ thống cấp thoát nước, xử lý nước và công nghiệp, giúp kiểm soát áp suất vượt ngưỡng và đảm bảo an toàn vận hành cho toàn hệ thống. Với thiết kế chắc chắn, hoạt động ổn định và tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, sản phẩm là lựa chọn tin cậy cho các công trình dân dụng và công nghiệp.

Thông số kỹ thuật van an toàn Robo

• Design and Manufacture : BS EN 1074-5, BS 5163-2

• Face to Face : ISO 5752, BS EN 558-1

• Connection End : BS4504, DIN2632, DIN2633, ASME B16.42

• Pressure rating : PN10/16, JIS10K/JIS16K

• Working temp :-10 ~ 80◦C

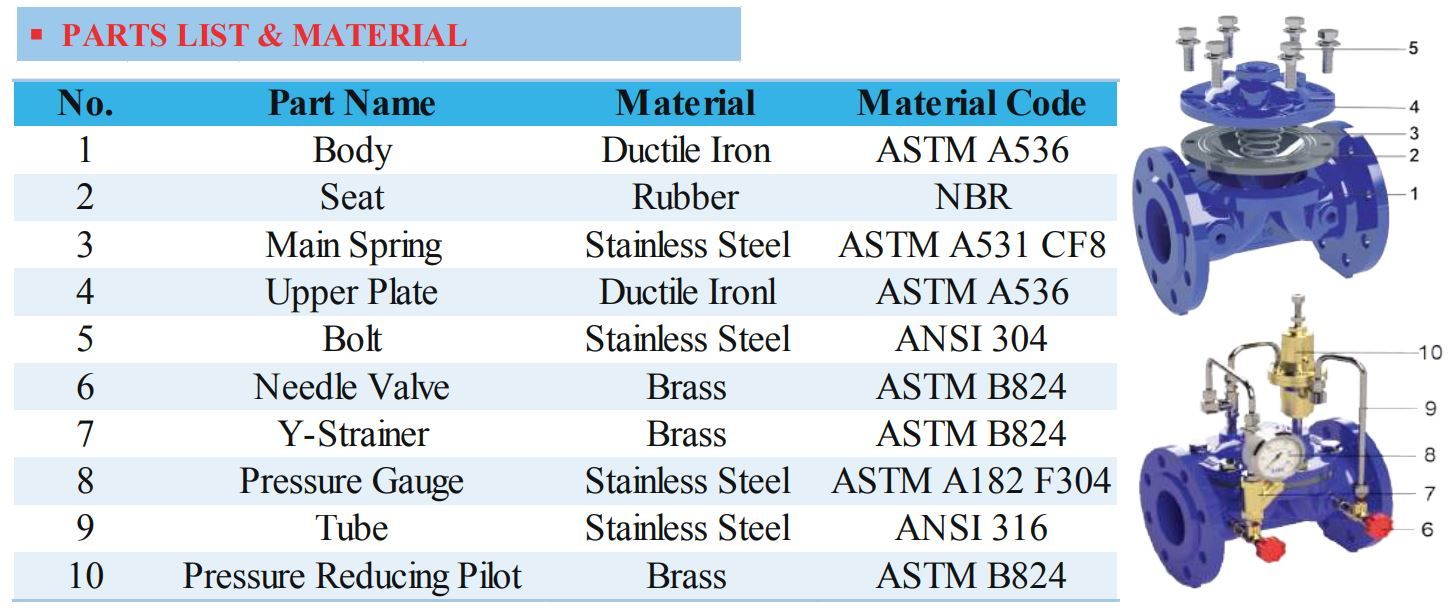

Danh sách các bộ phận và vật liệu van an toàn Robo

Van an toàn Robo được cấu tạo từ nhiều bộ phận chính với vật liệu chất lượng cao, đảm bảo độ bền, khả năng chịu áp và chống ăn mòn trong môi trường làm việc công nghiệp.

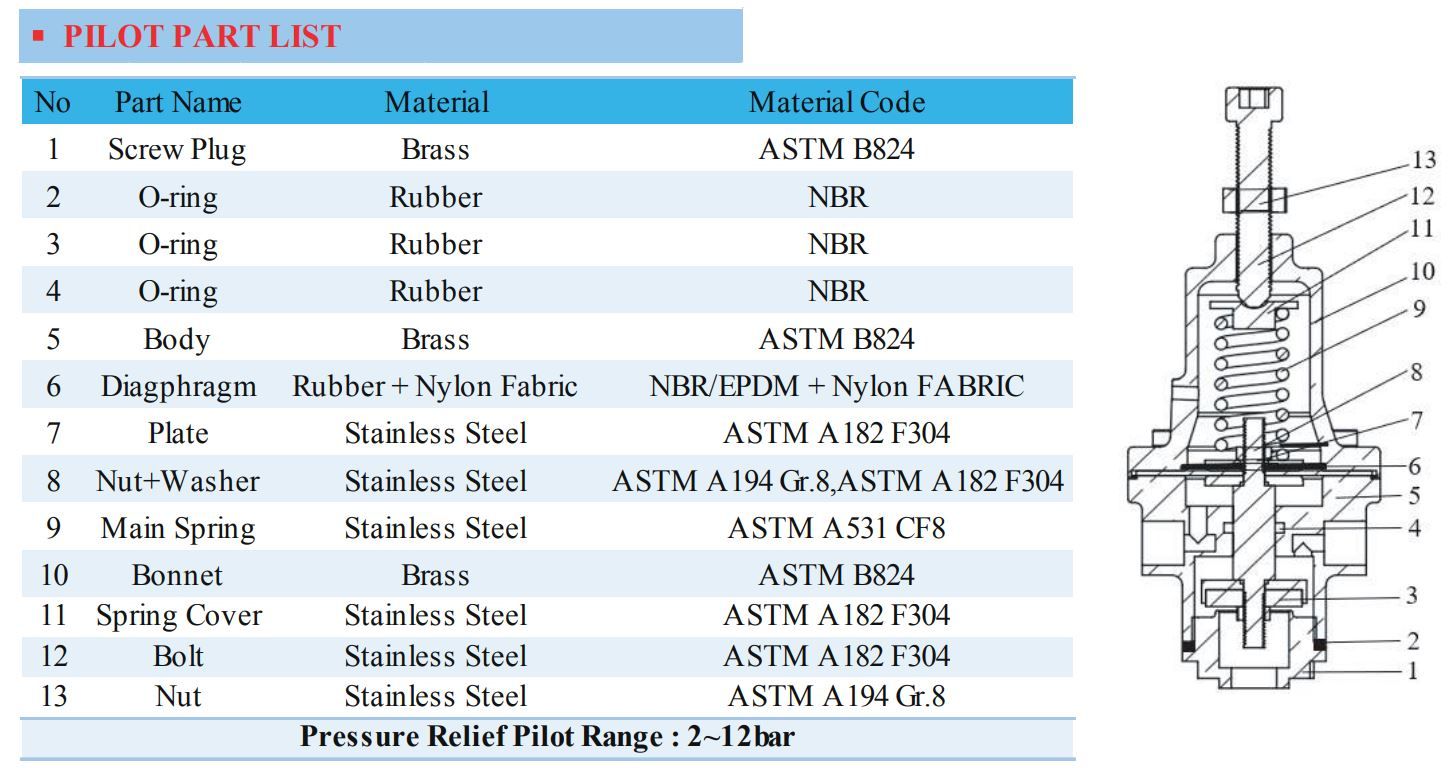

Danh sách các bộ phận và vật liệu Pilot van an toàn Robo

Bộ phận Pilot của van an toàn Robo có vai trò điều tiết áp suất tự động, được thiết kế với độ chính xác cao và sử dụng vật liệu bền bỉ, phù hợp với dải áp suất hoạt động từ 2 – 12 bar.

Cả van chính và bộ Pilot đều sử dụng vật liệu cao cấp như gang dẻo, inox và đồng thau, giúp tăng tuổi thọ và hiệu suất vận hành trong nhiều điều kiện áp suất và nhiệt độ khác nhau.

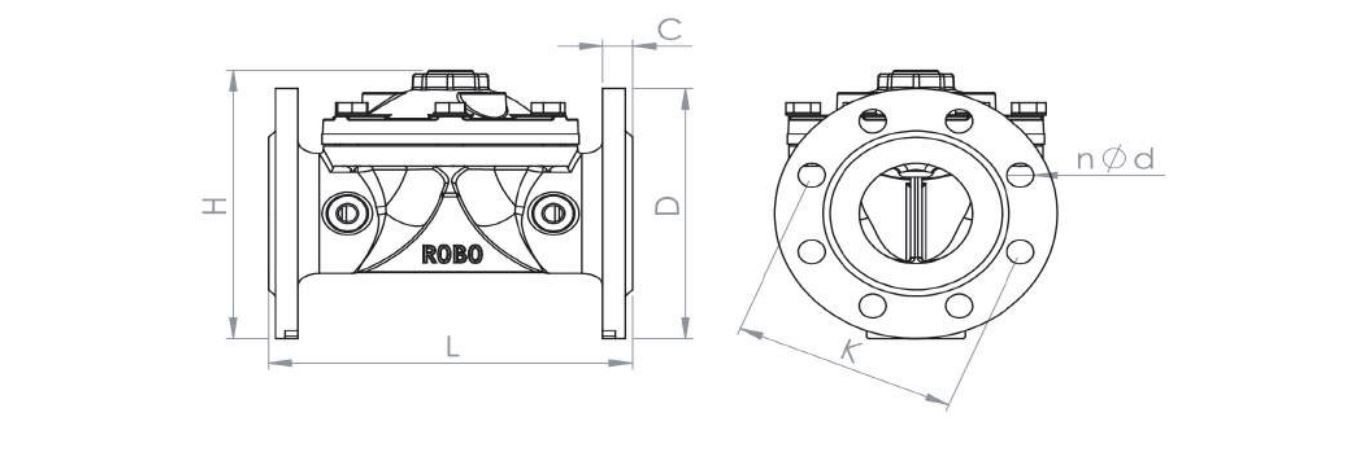

Kích thước van an toàn Robo

Van an toàn Robo được thiết kế với đa dạng kích thước từ DN50 đến DN300, phù hợp với nhiều hệ thống ống dẫn khác nhau. Mỗi kích thước đều tuân thủ tiêu chuẩn PN10 và PN16, đảm bảo độ khớp và độ kín trong quá trình lắp đặt:

Ghi chú: Thông số D và K thể hiện đường kính mặt bích và khoảng cách tâm lỗ bắt bulông theo tiêu chuẩn PN10/PN16. Chiều dài L và chiều cao H giúp xác định không gian lắp đặt phù hợp.

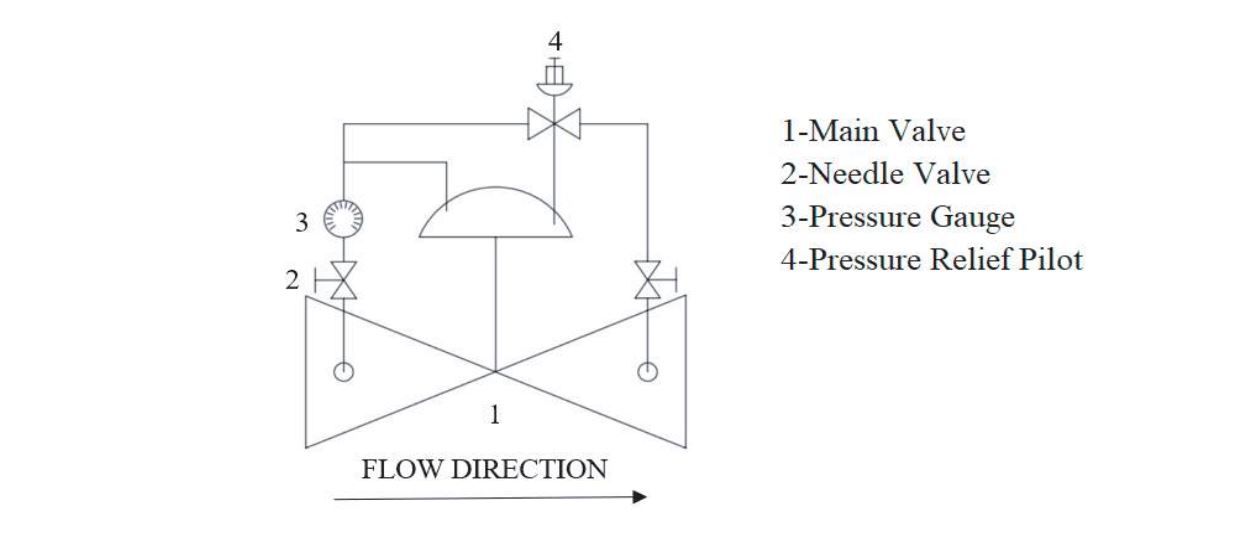

Sơ đồ kết nối ống của van an toàn Robo

Van an toàn Robo sử dụng hệ thống điều khiển tự động thông qua Pilot và các thiết bị phụ trợ để đảm bảo an toàn áp suất. Sơ đồ kết nối bao gồm:

• Main Valve (Van chính): Điều khiển lưu lượng dòng chảy chính.

• Needle Valve (Van kim): Điều chỉnh dòng áp lực giữa van chính và Pilot.

• Pressure Gauge (Đồng hồ áp suất): Hiển thị áp suất trong hệ thống.

• Pressure Relief Pilot (Pilot giảm áp): Cảm biến và xả áp khi vượt ngưỡng cài đặt.

Hướng dòng chảy được chỉ định rõ trong sơ đồ, giúp kỹ thuật viên dễ dàng lắp đặt đúng chiều, đảm bảo hoạt động ổn định và hiệu quả cho hệ thống.

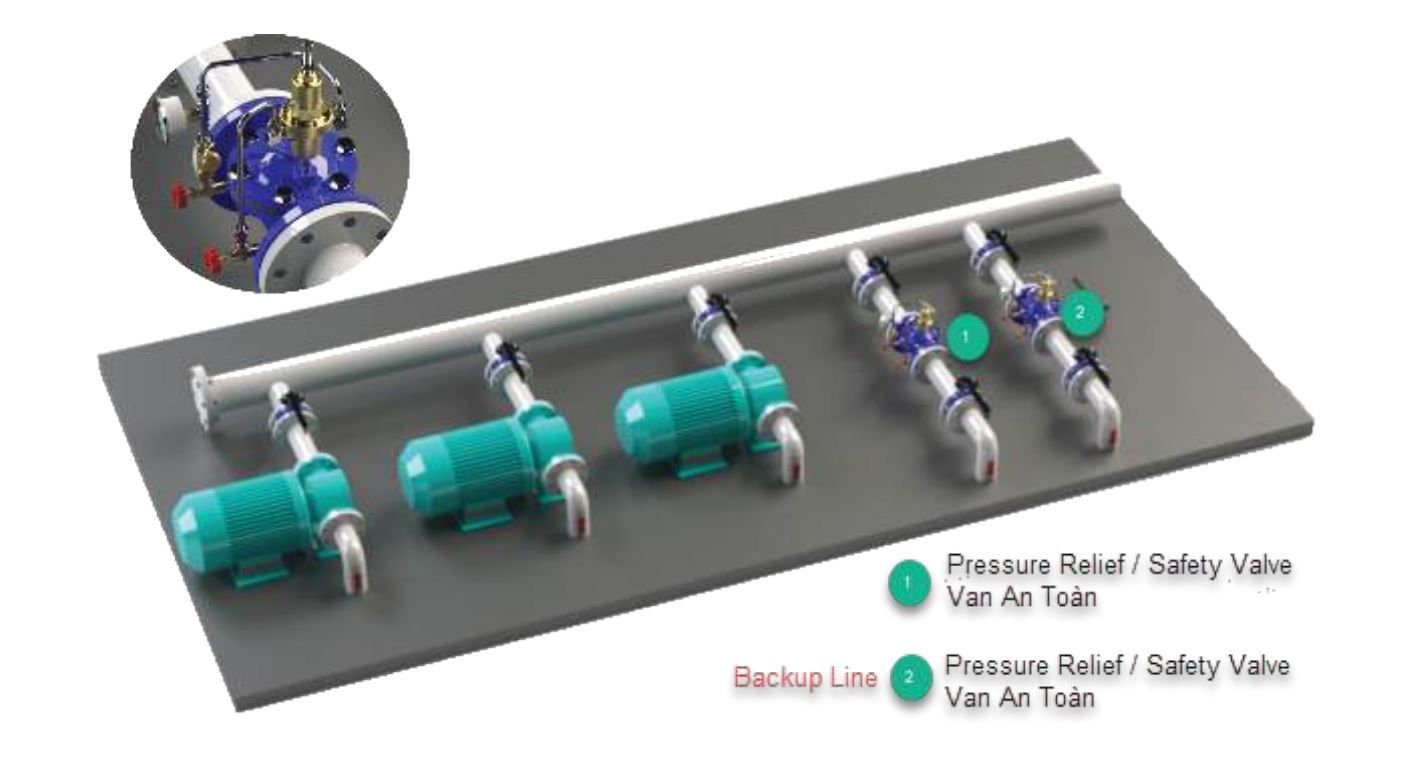

Lắp đặt điển hình van an toàn Robo

Van an toàn Robo được lắp đặt theo sơ đồ điển hình nhằm đảm bảo khả năng vận hành chính xác và an toàn tối đa trong hệ thống ống công nghiệp. Hệ thống lắp đặt bao gồm:

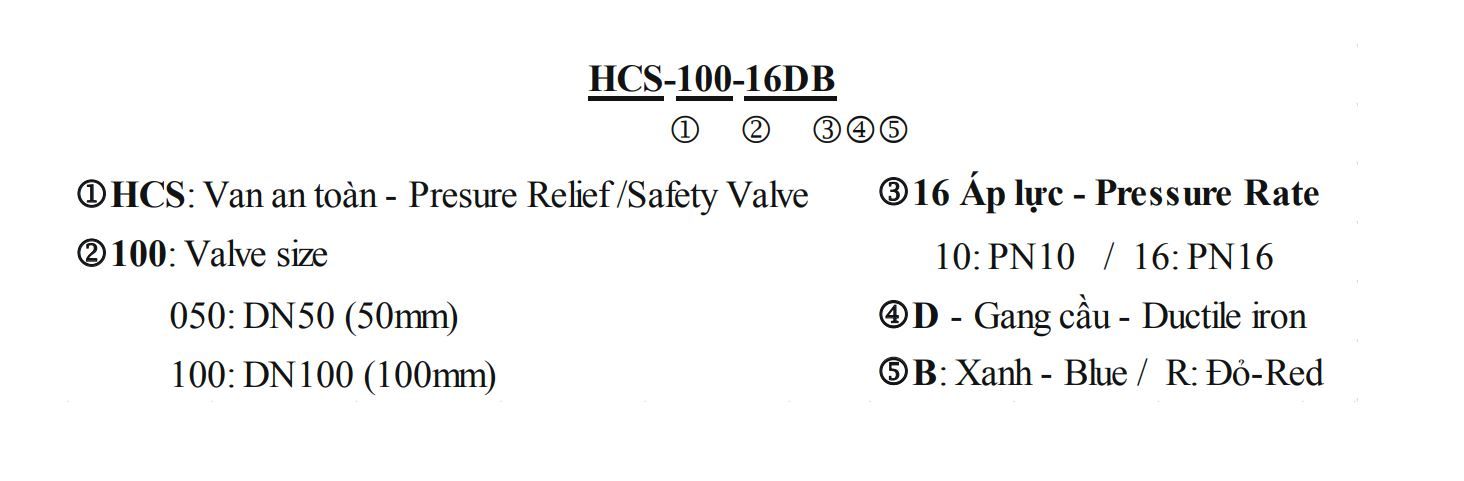

Thông tin đặt hàng van an toàn Robo

Khi đặt mua van an toàn Robo, khách hàng cần xác định rõ thông số mã sản phẩm theo cấu trúc đặt hàng tiêu chuẩn như sau:

Việc xác định đúng mã sản phẩm giúp đảm bảo van phù hợp với yêu cầu kỹ thuật của hệ thống, giảm thiểu thời gian lựa chọn và tránh sai sót khi thi công.
